| Brand Name: | GEZHI or OEM |
| 모델 번호: | 광학식 우회 스위치 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

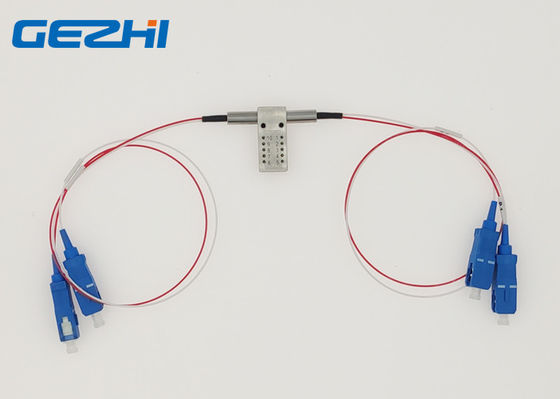

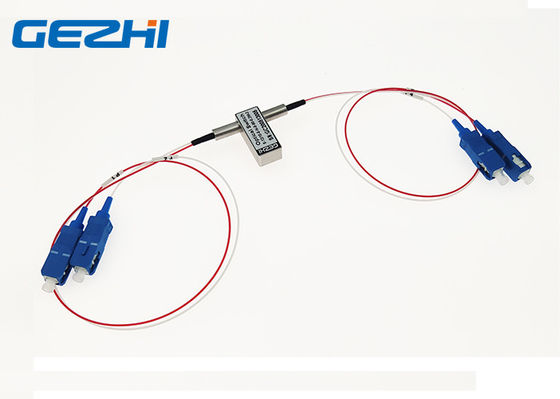

광학 네트워크 보호 / 회복에서 막힌 2x2 한 개의 광학식 우회 스위치
GEZHI 포토닉스 주식회사, 단위를 통한 광학 경로의 막힌 2x2 한 개의 광학식 우회 스위치는 순수하게 광학적입니다 ; 즉 어떤 광학적이고 전기적이고 광학적이 변환이 없습니다. 광 섬유용 경로에 따른 어떤 전기손 또는 전기적인 대역폭 제한이 없습니다. 광학 경로는 선별적 출력 섬유 안으로 입광 신호를 리다이렉팅하여 바랍니다. 이 장치를 위한 공통 응용과 2x2 광학식 우회 스위치는 광학 라우팅, 시스템 우회, 환형망 복원과 루프-백 시험입니다.
|
특징 하이 채널 차단 상대가 없는 저비용 |
애플리케이션 광 신호 라우팅콘피구레이블 광 애드 / 하락 광학 네트워크 보호 / 회복 네트워크 시험 시스템 |
상술
| 매개 변수 | GZ-FSW-2×2B | ||
| 파장 범위 | 별거 안 해 | 850±40/1300±40 | 1260~1650 |
| 작동 애버렁스 | 별거 안 해 | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ :0.8 맥스 :1.2 | Typ :0.6 맥스 :0.8 |
| 반사 특성 | dB | MM≥30 SM≥50 | |
| 혼선 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
| 토쿄 디즈니랜드 | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전원 공급기 | Ｖ | 3.0 또는 5.0 | |
| 수명 | 시간 | ≥107 | |
| 스위치 시간 | 부인 | ≤8 | |
| 송신 전력 | mW | ≤500 | |
| 작동 온도 | Ｃ | -20~+70 | |
| 저장 온도 | Ｃ | -40~+85 | |
| 중량 | Ｇ | 16 | |
| 차원 | 밀리미터 | (L)27.0×(W)12.0×(H)8.2 특화는 이용 가능합니다. | |

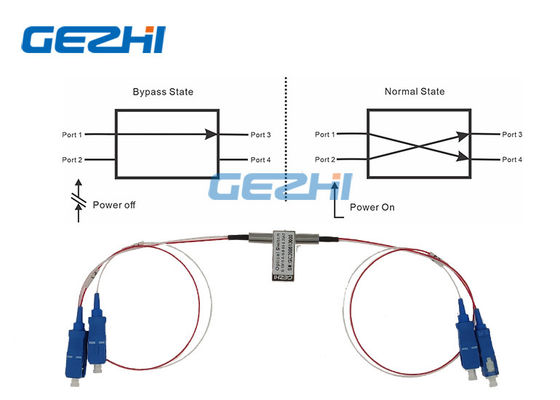

광학 경로
| 상태 1 | 상태 2 |
|
|
 |
핀
| 매개 변수 | 핀 | 전기 구동 | 상태 센서 | ||||||
| 2×2B | 광학 경로 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 비래칭 | P1-P3 | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| P1-P4,P2-P3 | V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | |
| 래칭 | P1-P3 | -- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 |
| P1-P4 P2-P3 | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 |
|
순서 정보
GZ-FSW-2×2B
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
비디오
|
|
