| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-D2x2B |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

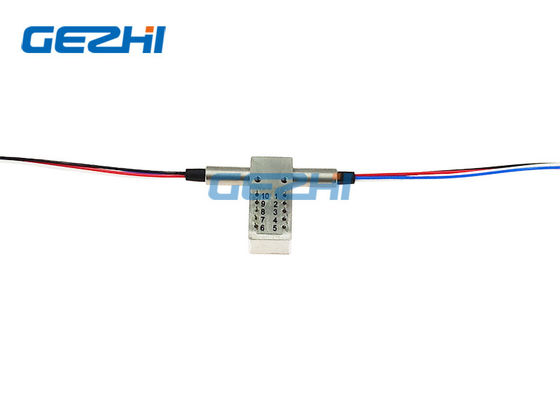

850nm MM 듀얼 2x2 바이패스 파이버 광 스위치
GEZHI 포토닉스 주식회사 'Ｓ 듀얼 2x2 바이패스 파이버 광 스위치는 입출력 채널 사이에 교차 접속과 바이 패스 기능을 제공하도록 설계됩니다. 850nm 사고 방식에 있는 그것의 작업. (1260~1650nm, 780nm과 주문 제작된 사고 방식은 이용 가능합니다. 그것은 우수 반복 가능성, 삽입 손실과 넓은 작동 온도 범위를 제공합니다.
|
특징 저삽입 손실 |
애플리케이션 이중화 절체 광 전송망의 재구성과 회복 |
상술
| 모델 | 유닛 | GZ-FSW-D2x2B | |
| 오퍼레이팅웨이브렁스 | 별거 안 해 | 850±40/1300±40 | 1260~1620 |
| 사고 방식 | 별거 안 해 | 850&1300 | 1310&1550 |
| 삽입 손실 | dB | Typ :1.0 맥스 :1.5 | |
| 반사 특성 | dB | MM≥30 SM≥50 | |
| 혼선 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
| 토쿄 디즈니랜드 | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전압 | Ｖ | 3.0 또는 5.0±0.5 | |
| 작동 수명 | 타임즈 지 | ≥107 | |
| 스위치 시간 | 부인 | ≤8 | |
| 파워 핸들링 | mW | ≤500 | |
| 작동 온도 | Ｃ | - 20~+70 (공업형은 이용 가능합니다) | |
| 저장 온도 | Ｃ | -40~+85 | |
| 섬유색 |
P1,P1' :검은 P2,P2' :빨강 P3,P3' :P4,P4를' 청색화하세요 :백색 |
||
| 사이즈 | 밀리미터 | 27.0×12×8.2 | |
| 기록 : 작동 온도와 SOP 이내에 1. 2 배제하는 연결기. | |||
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

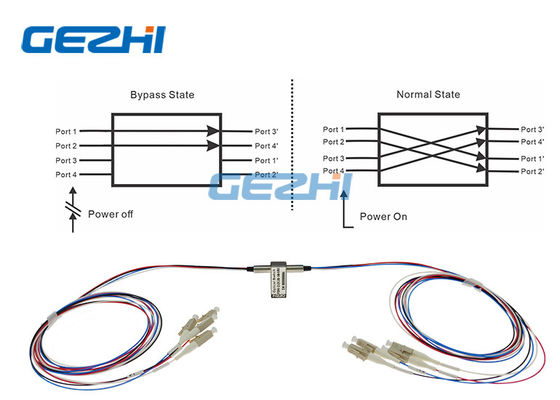

광학 경로
핀
| 타입 | 주 | 핀 정의 | 힘 | 컨디션 모니터링 | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 비래칭 | A | P1- P3' | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| P2-P4' | ||||||||||
| 비 | P1-P1',P2-P2' | V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | |
| P3-P3',P4-P4' | ||||||||||
| 래칭 | A | P1- P3' | -- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 |
| P2-P4' | ||||||||||
| 비 | P1-P1',P2-P2' | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 |
|
비디오
|
|
