| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-2x2F |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T / T, 웨스턴 유니온 |

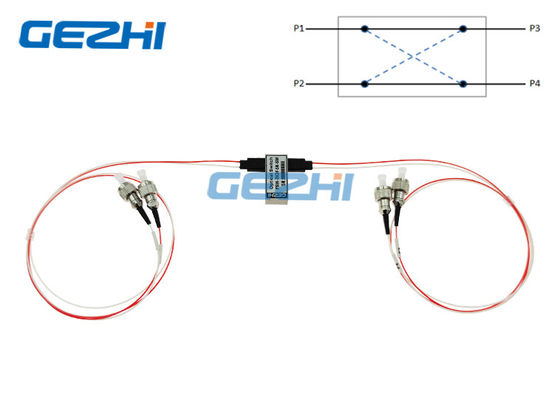

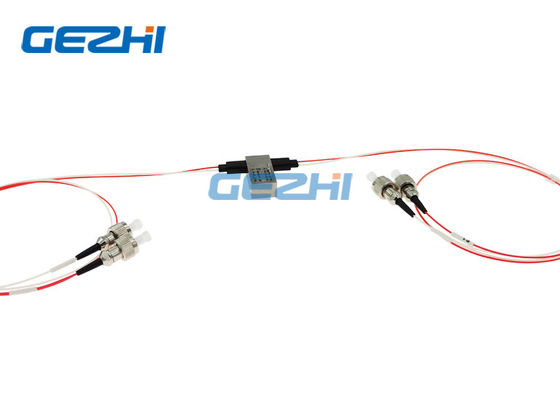

1310/1550nm 전체 2×2 SM 광섬유 스위치 양방향
GEZHI Photonics Co.,Ltd의 2x2F 광 스위치는 들어오는 광 신호를 선택된 출력 광섬유로 리디렉션하여 광 채널을 연결합니다.낮은 광학 왜곡과 높은 신뢰성을 가진 Channel Blocking, Configuration add/drop 솔루션에 사용됩니다.이 2x2 양방향 광 스위치는 2개의 입력과 2개의 출력을 가지며, 통과 및 교차 광 상태입니다.
|
풍모
|
애플리케이션
|
사양
| 매개변수 | 명세서 | 단위 |
| 작동 파장 | 1260~1650(SM) | nm |
| 삽입 손실 | ≤1.0 | dB |
| 파장 종속 손실 | ≤0.25 | dB |
| 편광 의존 손실 | ≤0.05 | dB |
| 온도 의존적 손실 | ≤0.20 | dB |
| 반환 손실 | SM≥50 | dB |
| 크로스 토크 | SM≥55 | dB |
| 스위치 시간 | ≤8 | ms |
| 반복성 | ≤±0.02 | dB |
| 내구성 | ≥107 | 타임스 |
| 작동 전압 | 3 또는 5 | V |
| 스위치 유형 | 논래칭/래칭 | |
| 작동 온도 | －20~＋70 | ℃ |
| 보관 온도 | －40~＋85 | ℃ |
| 광 파워 | ≤500 | MW |
| 치수 | 27.0L×12.5W×8.4H | mm |
광학 경로

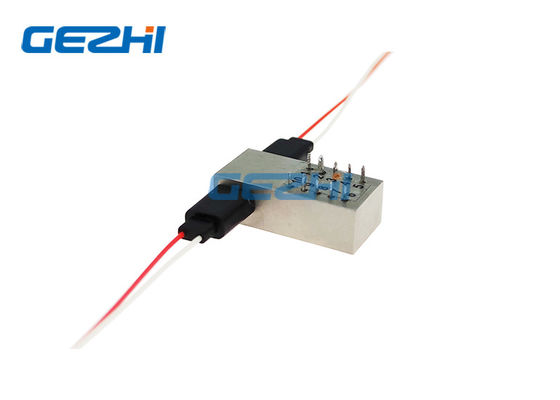

다리
| 유형 | 광학 경로 | 전기 드라이브 | 상태 센서 | ||||||
| 전체 2×2 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | |
| 래칭 | P1-P4,P2-P3 | -- | -- | 접지 | V＋ | 닫기 | 열다 | 열다 | 닫기 |
| P1-P3,P2-P4 | V＋ | 접지 | -- | -- | 열다 | 닫기 | 닫기 | 열다 | |
| 비 래칭 | P1-P4,P2-P3 | -- | -- | -- | -- | 닫기 | 열다 | 열다 | 닫기 |
| P1-P3,P2-P4 | V＋ | -- | -- | 접지 | 열다 | 닫기 | 닫기 |
열다
|
|
주문 정보
GZ-FSW-2×2F
| 방법 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 커넥터 |
| 에스=SM 남=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=기타 |
3=3V 5=5V |
L=래칭 N=비래칭 |
5=50/125 6=62.5/125 9=9/125 X=기타 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=기타 |
1=1m 2=1.5m X=기타 |
0=없음 X=기타 |
기계 도면
GEZHI Photonics Co.,Ltd는 DWDM, AWG DWDM 모듈, CWDM, 필터 WDM, 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 및 1xN 멀티 채널 광 스위치, 광 스위치와 같은 기계식 광 스위치를 주로 생산하는 공장입니다. 스위치장비, MEMS 광스위치, MEM VOA, 광패치코드 등
비디오
|
|
