| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-FSW-1x8 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

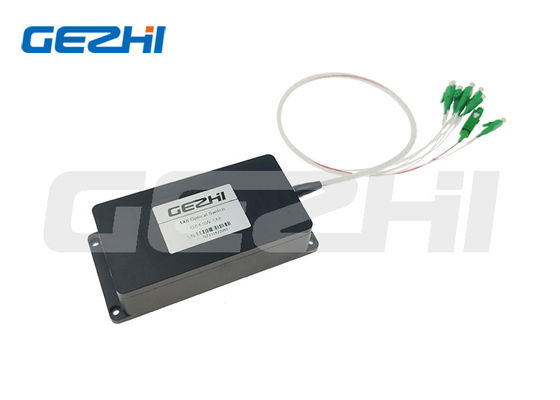

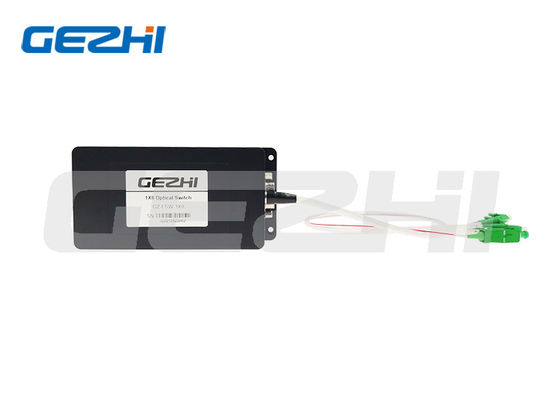

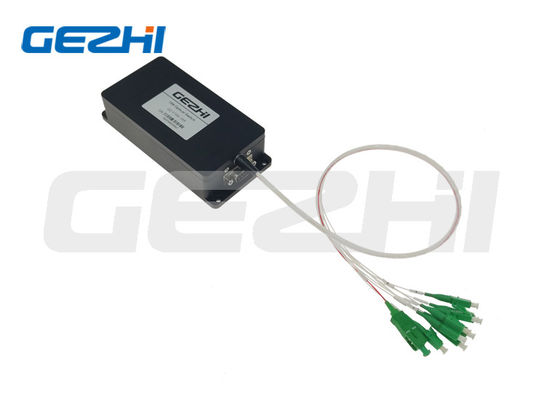

1x8 광 스위치 FSW-1x8-SM 1260~1650nm(RS232 인터페이스 포함)
GEZHI 1×8 광 스위치는 OADM, OXC, 시스템 모니터링 및 보호에 이상적인 구성 요소입니다.컴팩트한 패키지로 고밀도 광통신 시스템에 쉽게 통합할 수 있습니다.고장 없는 연속 작동, 수명, 충격/진동 환경 및 큰 온도 변화에서의 작동이라는 가장 까다로운 스위칭 요구 사항을 충족하도록 설계되었습니다.
특징
넓은 파장 범위
낮은 누화
높은 안정성, 높은 신뢰성
광 경로에 에폭시 없음
애플리케이션
연구실 연구개발
시스템 모니터링
OADM
OXC
사양
| 매개변수 | 단위 | GZ-FSWM-1×N | |||
| 삽입 손실 | dB | 1 < N ≤ 45 | 45 < N ≤ 88 | 88 < N ≤ 128 | |
| 일반: 0.8 최대: 1.0 | 일반: 1.2 최대: 1.5 | 일반: 1.5 최대: 1.8 | |||
| 파장 범위 | nm | 850±40 / 1300±40 | 1260 ~ 1650 | ||
| 테스트 파장 | nm | 850 / 1300 | 1310 / 1550 | ||
| 반환 손실 | dB | MM ≥ 30 SM ≥ 50 | |||
| 누화 | dB | ≥ 55 | |||
| PDL | dB | ≤ 0.05 | |||
| WDL | dB | ≤ 0.25 | |||
| TDL | dB | ≤ 0.25 | |||
| 반복성 | dB | ≤ ±0.05 | |||
| 내구성 | 주기 | 1000만 이상 | |||
| 스위칭 시간 | ms | ≤ 10 (인접 채널의 시퀀스 전환 시간) | |||
| 광 파워 | MW | ≤500 | |||
| 작동 온도 | ℃ | -20 ~ +70 | |||
| 보관 온도 | ℃ | -40 ~ +85 | |||
| 상대 습도 | % | 5 ~ 95 | |||
| 치수 | mm | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) | ||||
참고: 1. 사용자 정의가 가능합니다.
2. 커넥터 없이 지정하고 커넥터당 0.2dB 손실을 추가합니다.
주문 정보
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
| 채널 | 섬유 유형 | 테스트 파장 | 튜브 유형 | 섬유 길이 | 커넥터 |
| 1 ~ 128 | 에스엠: 에스엠, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 X: 기타 |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: 기타 |
90: 900음 20: 2.0mm 30: 3.0mm X: 기타 |
05: 0.5m 10: 1.0m 15: 1.5m X: 기타 |
OO:없음 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: 기타 |
비디오
|
