제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 광학 차단 스위치 | 사고 방식: | 850nm |
|---|---|---|---|
| 유형을 통제하십시오: | 비 걸쇠를 걸기 | 전원 공급기: | 5V 전압 |
| 연결기: | FC/PC | 애플리케이션: | 채널 차단 |
| 하이 라이트: | 단일 던지기 광학 차단 스위치,850nm 광학 차단 스위치,1x1 단극 광섬유 스위치 |
||

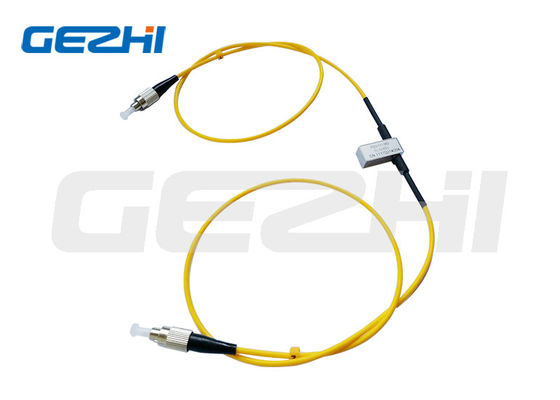

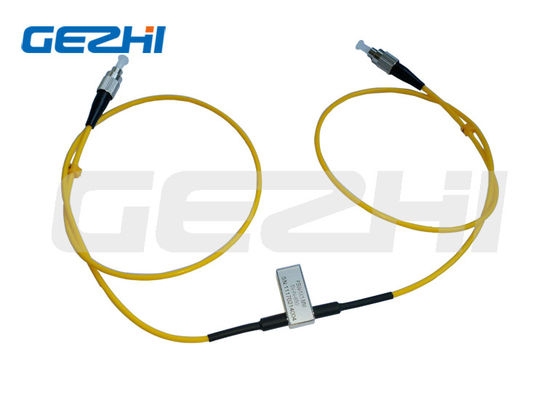

1x1 단극 단일 투사 광학 차단 스위치
GEZHI의 1x1 광 차단 스위치는 광섬유 통신 네트워크 및 측정 기기에 사용하도록 설계되었습니다.1x1 광 차단 스위치는 광섬유 전송 라인에서 광 전력을 선택적으로 전송, 리디렉션 또는 차단하는 두 개의 포트로 구성됩니다.
NS 1x1 광학 차단 스위치 두 상태 사이를 선택하거나 변경하도록 작동됩니다.그 결과, 광스위치를 작동시키기 위해 낮은 전기에너지를 소모한다.
특징
단일 모드 또는 다중 모드 옵션
넓은 작동 파장 범위
솔기 씰 패키지
페일 세이프 래칭 및 비 래칭
낮은 광학 왜곡
낮은 삽입 손실
높은 안정성 및 신뢰성
짧은 스위칭 시간
컴팩트한 디자인, 미니어처 사이즈
광 경로에 에폭시 없음
애플리케이션
네트워크 스위칭
연구실 연구개발
채널 차단
모듈 및 시스템 통합
계측, 테스트 및 측정
파이버 센서
수도권 네트워크
시스템 모니터링
네트워크 보호 및 복원
사양
| 매개변수 | GZ-FSW-1×1 | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 평균 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | 일반:0.5 최대:0.8 | 일반:0.5 최대:0.8 |
| 반환 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전원 공급 장치 | V | 3.0 또는 5.0 | |
| 일생 | 타임스 | ≥107 | |
| 스위치 시간 | ms | ≤8 | |
| 전송 전력 | MW | ≤500 | |
| 작동 온도 | ℃ | -20~+70 | |
| 보관 온도 | ℃ | -40~+85 | |
| 무게 | NS | 16 | |
| 치수 | mm | (L)27.0×(W)12.0×(H)8.2 | |
주문 정보
GZ-FSW-1x2-x-xx-xxx-xx-xx
| 방법 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 커넥터 |
| 에스=SM 남=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=기타 |
3=3V 5=5V |
L=래칭 N=비래칭 |
5=50/125 6=62.5/125 9=9/125 X=기타 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=기타 |
1=1m 2=1.5m X=기타 |
0=없음 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
다리
| 유형 | 핀 | 전기 드라이브 | 상태 센서 | ||||||
| 1×1 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | |
| 래칭 | P1-P2 | -- | -- | 접지 | V+ | 닫다 | 열려있는 | 열려있는 | 닫다 |
| 라이트 클로즈 | V+ | 접지 | -- | -- | 열려있는 | 닫다 | 닫다 | 열려있는 | |
| 비 래칭 | P1-P2 | -- | -- | -- | -- | 닫다 | 열려있는 | 열려있는 | 닫다 |
| 라이트 클로즈 | V+ | -- | -- | 접지 | 열려있는 | 닫다 | 닫다 | 열려있는 | |
광학 경로
| 상태 1 | 상태 2 |
 |
|
치수
