| Brand Name: | GEZHI or OEM |
| 모델 번호: | 이중 1x2 광학 스위치 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

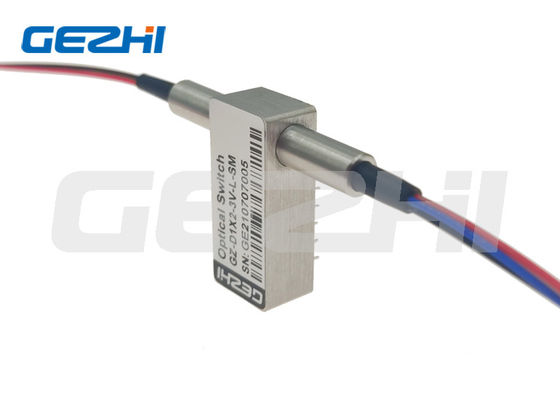

이중 릴레이 스위치 D1x2 기계식 광 스위치 이중 극 이중 던지기

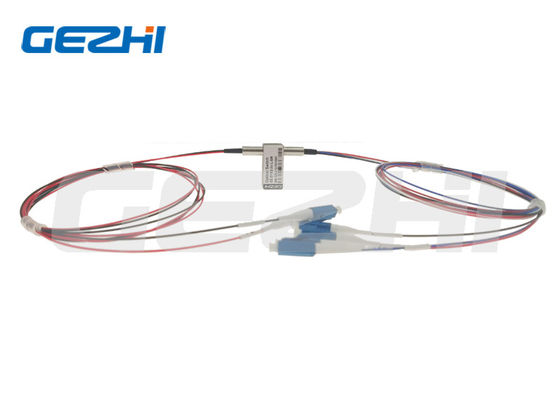

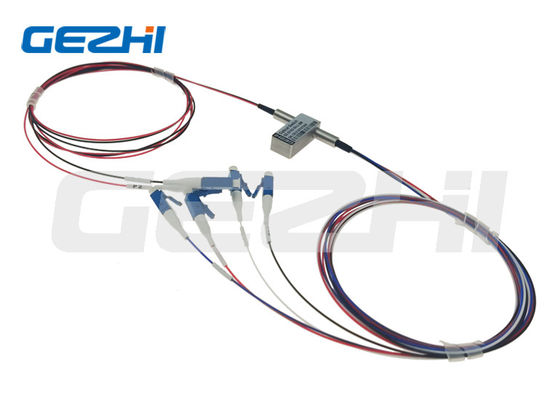

GEZHI 듀얼 1x2 광 스위치는 6개의 광섬유와 2x4 광섬유 스위치라고도 하는 두 가지 상태로 구성됩니다.LC/UPC 커넥터 및 비 래치 유형과 연결됩니다.GEZHI Duplex 1x2 광기계 스위치는 들어오는 광 신호를 선택한 출력 광섬유로 리디렉션하여 광 채널을 연결합니다.D1x2 기계식 광 스위치는 연구소, 대도시 지역 네트워크 및 구성 가능한 OADM의 R&D에 적용됩니다.
특징
낮은 삽입 손실
넓은 파장 범위
긴 수명
높은 안정성, 높은 신뢰성
광 경로에 에폭시 없음
애플리케이션
시스템 모니터링
구성 가능한 OADM
연구실 연구개발
MAN(수도권 네트워크)
사양
| 모델 | 단위 | GZ-FSW-D1x2 | |
| 작동 파장 | nm | 850±40/1300±40 | 1260~1620 |
| 파장 | nm | 850&1300 | 1310&1550 |
| 삽입 손실 | dB | 일반:0.7 최대:1.0 | |
| 반환 손실 | dB | MM≥30 SM≥50 | |
| 크로스 토크 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전압 | V | 3.0 또는 5.0±0.5 | |
| 작동 수명 | 시간 | ≥107 | |
| 스위치 시간 | ms | ≤8 | |
| 전력 처리 | MW | ≤500 | |
| 작동 온도 | ℃ | -20~+70 | |
| 보관 온도 | ℃ | -40~+85 | |
| 크기 | mm | 27.0×12×8.2 | |
| 참고: 1 작동 온도 및 SOP 이내.2 커넥터 제외. | |||
사용자 정의가 가능합니다.
듀얼 1x2 광 스위치 주문 정보
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| 방법 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 커넥터 |
| 에스=SM 남=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=기타 |
3=3V 5=5V |
L=래칭 N=비래칭 |
5=50/125 6=62.5/125 9=9/125 X=기타 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=기타 |
1=1m 2=1.5m X=기타 |
00=없음 FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=기타 |
광학 경로
다리
| 유형 | 상태 | 핀 정의 | 힘 | 상태 모니터링 | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 비 래칭 | NS | P1-P3',P2-P4' | -- | -- | -- | -- | 닫다 | 열려있는 | 열려있는 | 닫다 |
| NS | P1-P1',P2-P2' | V+ | -- | -- | 접지 | 열려있는 | 닫다 | 닫다 | 열려있는 | |
| 래칭 | NS | P1-P3',P2-P4' | -- | -- | 접지 | V+ | 닫다 | 열려있는 | 열려있는 | 닫다 |
| NS | P1-P1',P2-P2' | V+ | 접지 | -- | -- | 열려있는 | 닫다 | 닫다 | 열려있는 | |
비디오
|
|
