| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1x4-760 |
| 모크: | 1개 |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일 |
| Payment Terms: | T/T, 웨스턴 유니온 |

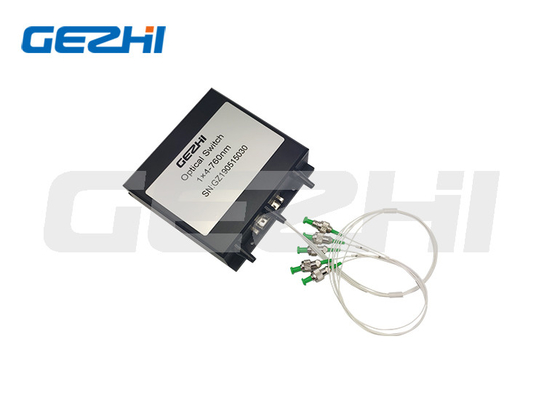

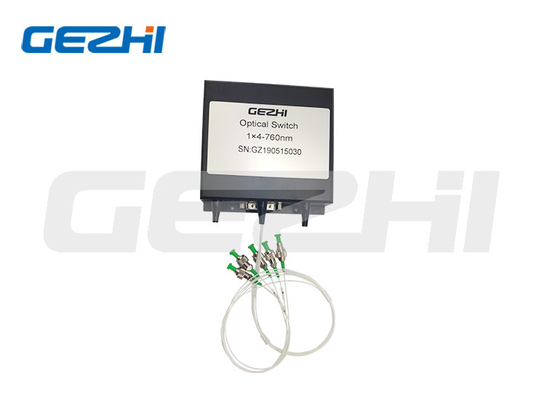

1x4 광 스위치
Gezhi의 1x4 광섬유 스위치는 들어오는 광학 신호를 선택한 출력 광섬유로 리디렉션하여 광학 채널을 연결합니다.이것은 전기 제어 신호를 통해 활성화되는 특허 출원 중인 광-기계적 구성을 사용하여 달성됩니다.
래칭 작업은 드라이브 신호가 제거된 후 선택한 광 경로를 유지합니다.스위치에는 전기 위치 센서가 통합되어 있으며 새로운 소재 기반 고급 설계는 움직이는 부품 위치 감도를 크게 줄여 전례 없는 높은 안정성과 비교할 수 없는 저렴한 비용을 제공합니다.이 스위치 시리즈에는 전자 드라이버를 사용할 수 있습니다.
|
특징 페일 세이프 래칭
타의 추종을 불허하는 저렴한 비용
낮은 광학 왜곡 무에폭시 광학 경로
높은 신뢰성
|
애플리케이션 채널 차단 구성 가능한 추가/삭제
시스템 모니터링
수단
|
사양
| 매개변수 | 명세서 | 단위 |
| 작동 파장 | 1260~1620(SM) | nm |
| 삽입 손실 | ≤1.0 | dB |
| 파장 종속 손실 | ≤0.25 | dB |
| 편광 의존 손실 | ≤0.05 | dB |
| 온도 의존적 손실 | ≤0.20 | dB |
| 반환 손실 | SM≥50 | dB |
| 크로스토크 | SM≥55 | dB |
| 스위치 시간 | ≤8 | ms |
| 반복성 | ≤±0.02 | dB |
| 내구성 | ≥107 | 타임스 |
| 작동 전압 | 3 또는 5 | V |
| 스위치 유형 | 논래칭/래칭 | |
| 작동 온도 | －20~＋70 | ℃ |
| 보관 온도 | －40~＋85 | ℃ |
| 광 파워 | ≤500 | MW |
| 치수 | 27.0L×12.5W×8.4H | mm |
다리
1x4 광 스위치 광 경로
1x4 광 스위치 주문 정보
GZ-1x4-760nm
주문 정보
| 방법 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 커넥터 |
| 에스=SM 남=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=기타 |
3=3V 5=5V |
L=래칭 N=비래칭 |
5=50/125 6=62.5/125 9=9/125 X=기타 |
25=250um 90=900음 20=2.0mm 30=3.0mm X=기타 |
1=1m 2=1.5m X=기타 |
0=없음 X=기타 |
기계 도면
비디오
|
|
