| Brand Name: | GEZHI or OEM |
| 모델 번호: | FSW-1x4T |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

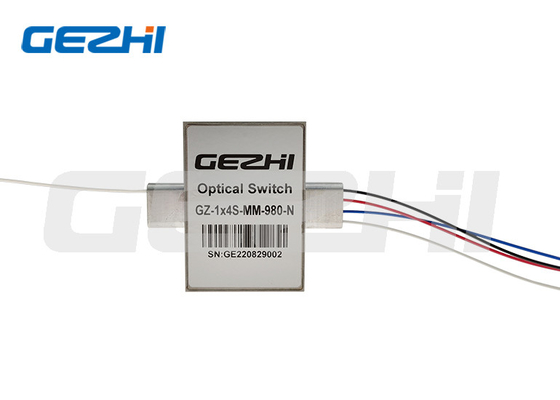

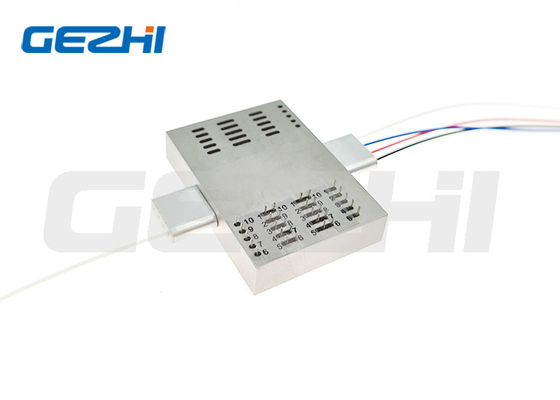

레이저 / 의학 장비의 채널 교환을 위한 FSW-1x4T 광 스위치
이 1x4 Ｔ 광 스위치는 지원 750nm, 780nm, 980nm 또는 주문 제작된 사고 방식입니다. S105/125um 큰 코어 섬유와 국제 산업별 조합 서기국. 그것의 넓게 연구소에서 레이저, 의학 장비, 시스템 모니토리, R&D의 채널 교환에 사용했습니다. GEZHI 포토닉스는 주문 제작된 사고 방식, 섬유와 채널 번호 기타 등등을 지원할 수 있습니다. 높은 안정성과 신뢰성과 1x4 Ｔ 광 스위치.
|
특징 |
애플리케이션 |
|
|
1x4 Ｔ 광 스위치의 상술
| 1x4 Ｔ 유형 전환 | 유닛 | 전형적입니다 |
| 가동 파장 | 별거 안 해 | 750nm 780nm 또는 980nm |
| 삽입 손실 1 | dB | <1> |
| 파장 의존 손실 | dB | <0> |
| 편광 의존 손실량 | dB | <0> |
| 반사 특성 | dB | SM : >55 MM :>35 |
| 혼선 | dB | SM : >55 MM :>35 |
| 교대 시간 | 부인 | 전형적입니다 : 4 맥스 :10 |
| 반복성 | dB | <> |
| 내구성 | 사이클 | >10 백만 |
| 스위칭 타입 | 래칭 / 비래칭 | |
| 광학 파워 핸들링 | mW | <500mw> |
| 동작 전압 | VDC | 3V 또는 5V |
| 작동 온도 | Ｃ | -5~+70 |
| 저장 온도 | Ｃ | -40~+85 |
| 섬유형 | / | SM / MM 섬유 |
| 패키지 치수 | 밀리미터 | 27L Ｘ 23W Ｘ 8.2H |
기록 : 1. 특화는 이용 가능합니다.
2. 연결기 없이 상술했고, 연결기마다 추가적 0.2dB 손실을 추가합니다.
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| Ｘ | XX | Ｘ | Ｘ | XX | XX | Ｘ |
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 파이버 직경 | 화이버 길이 | 연결기 |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Specify |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
| 타입 |
Sta te |
광학 경로 |
전기 구동 | 상태 센서 | ||||||||||||||
| 중계기 1 (핀) | 중계기 2 (핀) | 중계기 1 (핀) | 중계기 2 (핀) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | COM-P1 검정색 | - | - | 국민 총수요 | V+ | V+ | 국민 총수요 | - | - | 마감 | 열기 | 열기 | 마감 | 열기 | 마감 | 클소 | 열기 |
|
래치 ing |
비 | COM-P2 빨강 | V+ | 국민 총수요 | - | - | - | - | 국민 총수요 | V+ | 열기 | 마감 | 마감 | 열기 | 마감 | 열기 | 열기 | 마감 |
| Ｃ | COM-P3 청색 | - | - | 국민 총수요 | V+ | - | - | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 | 마감 | 열기 | 열기 | 마감 | |
| Ｄ | COM-P4 백색 | V+ | 국민 총수요 | - | - | V+ | 국민 총수요 | - | - | 열기 | 마감 | 마감 | 열기 | 열기 | 마감 | 마감 | 열기 | |
|
비 래치 ing |
A | COM-P1 검정색 | - | - | - | - | V+ | - | - | 국민 총수요 | 마감 | 열기 | 열기 | 마감 | 열기 | 마감 | 마감 | 열기 |
| 비 | COM-P2 빨강 | V+ | - | - | 국민 총수요 | - | - | - | - | 열기 | 마감 | 마감 | 열기 | 마감 | 열기 | 열기 | 마감 | |
| Ｃ | COM-P3 청색 | - | - | - | - | - | - | - | - | 마감 | 열기 | 열기 | 마감 | 마감 | 열기 | 열기 | 마감 | |
| Ｄ | COM-P4 백색 | V+ | - | - | 국민 총수요 | V+ | - | - | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | 열기 | 마감 | 마감 | 열기 | |
S105/125um 섬유와 1x4 Ｔ 광 스위치의 광학 경로
S105/125um 섬유와 1x4 Ｔ 광 스위치의 차원
