| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | GZ-1x2-13/15 |
| 모크: | 1대 pc |
| 가격: | US$28-US$58 |
| 배달 시간: | 2-7 작업 일수 |
| 지불 조건: | T/T, 서부 동맹 |

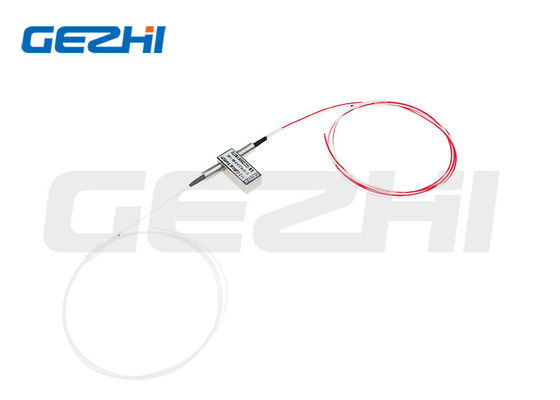

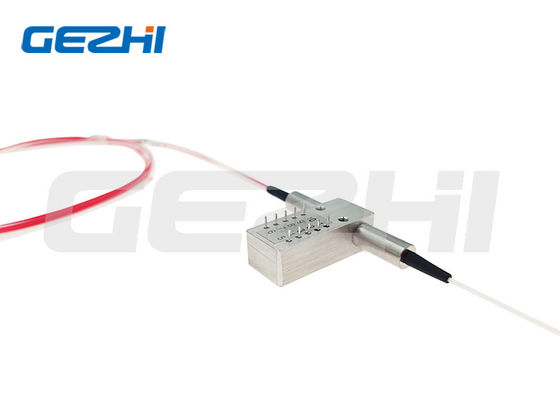

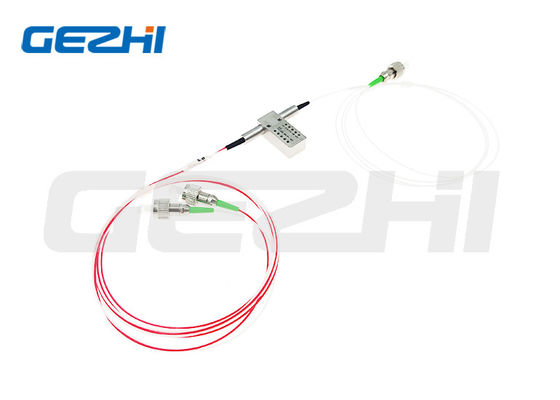

1x2 광식 스위치
1x2 광 스위치는 광 신호를 연결하거나 차단하여 광 경로에 연결됩니다. 제품은 광 경로를 전환하기 위해 전기 신호로 제어됩니다.우수한 디자인 제품 높은 안정성 의 장점을 가지고, 높은 신뢰성, 낮은 손실, 광망의 전환 및 보호에 널리 사용됩니다.
| 매개 변수 | 단위 | GZ-FSW-1*2 |
|---|---|---|
| 파장 범위 | nm | 850±40 / 1300±40 1260~1650 |
| 작동 파장 | nm | 850/1300 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | 타입:0.8 최대:1.2 타입:0.5 최대:1.0 |
| 수익 손실 | dB | MM≥30 SM≥50 |
| 크로스 스톡 | dB | MM≥35 SM≥55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.25 |
| 반복 가능성 | dB | ≤±0.02 |
| 전원 공급 | V | 30.0 또는 5.0 |
| 일생 | 시간 | ≥107 |
| 시간 전환 | ms | ≤ 8 |
| 전송 전력 | mW | ≤ 500 |
| 작동 온도 | °C | -20~+80 |
| 저장 온도 | °C | -40~+85 |
| 무게 | g | 16 |
| 차원 | mm | (L) 27* (W) 12.0* (H) 8.2 |
| 종류 | 핀 | 전기 드라이브 | 상태 센서 |
|---|---|---|---|
| 꽉 잡는 | P1-P2 | ---------- GND V+ | 닫습니다. 열어요. 닫습니다. |
| P1-P3 | V+ GND -- | 열고 닫고 닫고 열고 | |
| 턱이 없는 것 | P1-P2 | -- ∙∙∙ -- ∙∙ | 닫습니다. 열어요. 닫습니다. |
| P1-P3 | V+ ------------ GND | 열고 닫고 닫고 열고 |
GZ-1*2-13/15
| 모드 | 파장 | 전압 유형 | 제어 모델 | 섬유 종류 | 섬유 직경 | 섬유 길이 | 커넥터 |
|---|---|---|---|---|---|---|---|
| S=SM M=MM | 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=다른 것 | 3V=3V 5V=5V | L=클래싱 N=클래싱되지 않는 것 | 5=50/125 6=62.5/125 9=9/125 X=다른 | 25=250mm 90=900um 20=2.0mm 30=3.0mm X=다른 것 | 1=1m 2=1.5m X=다른 것 | 00=FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=다른 것 |
|
|
