| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 2x2B-SM-13/15-5N |
| 모크: | 1PC |
| 가격: | US$58-US$85 |

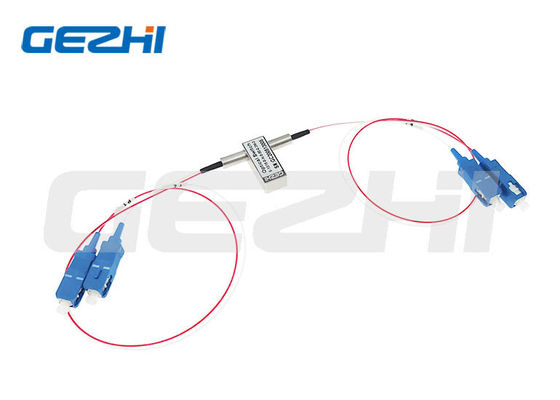

2x2B 광기계식 양방향 광섬유 스위치는 2개의 입력 광 신호를 2개의 출력 광섬유로 재지향하여 광 채널을 연결합니다. 이는 광기계식 구성과 전기 제어 신호를 통해 활성화됩니다. 스위치에는 전기 위치 센서가 통합되어 있습니다.
박막 필터 기술을 기반으로 빛 경로를 변경하는 견고한 방법을 제공하는 이 제품군은 매우 단순화된 플랫폼 구성으로 높은 신뢰성과 낮은 생산 비용을 제공합니다. 이 혁신적인 설계는 움직이는 부품의 위치 민감도를 크게 줄여 전례 없는 높은 안정성과 비교할 수 없는 저렴한 비용을 제공합니다.
| 매개변수 | 단위 | GZ-FSW-2*2B |
|---|---|---|
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 파장 | nm | 850/1300 | 1310/1550 |
| 삽입 손실 | dB | 일반:0.8 최대:1.2 | 일반:0.6 최대:0.8 |
| 반사 손실 | dB | MM≥30 SM≥50 |
| 누화 | dB | MM≥35 SM≥55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.25 |
| 반복성 | dB | ≤±0.02 |
| 전원 공급 장치 | v | 3.0 또는 5.0 |
| 수명 | 회 | ≥10⁷ |
| 스위치 시간 | ms | ≤8 |
| 전송 전력 | mW | ≤500 |
| 작동 온도 | ℃ | -20~+70 |
| 보관 온도 | ℃ | -40~+85 |
| 무게 | g | 16 |
| 치수 | mm | (L)27.0*(W)12.0*(H)8.2 |
| 매개변수 | 핀 | 전기 구동 | 상태 센서 |
|---|---|---|---|
| 2*2B 광 경로 | 비래칭 P1-P3 | -- | 닫힘 | 열림 | 열림 | 닫힘 |
| 비래칭 P1-P4, P2-P3 | V+ | -- | -- | GND | 열림 | 닫힘 | 닫힘 | 열림 | |
| 2*2B 광 경로 | 래칭 P1-P3 | -- | -- | GND | V+ | 닫힘 | 열림 | 열림 | 닫힘 |
| 래칭 P1-P4 P2-P3 | V+ | GND | -- | -- | 열림 | 닫힘 | 닫힘 | 열림 |
|
|
