| Brand Name: | GEZHI or OEM |
| 모델 번호: | 2x2B-SM-13/15-5N |
| 모크: | 1PC |
| 가격: | 협상 가능 |

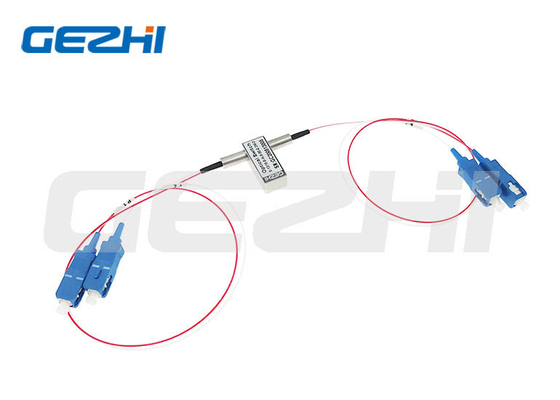

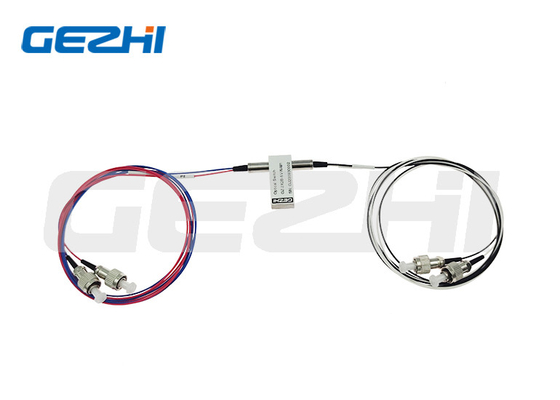

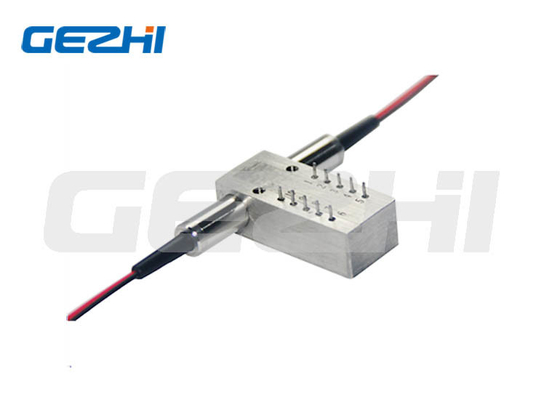

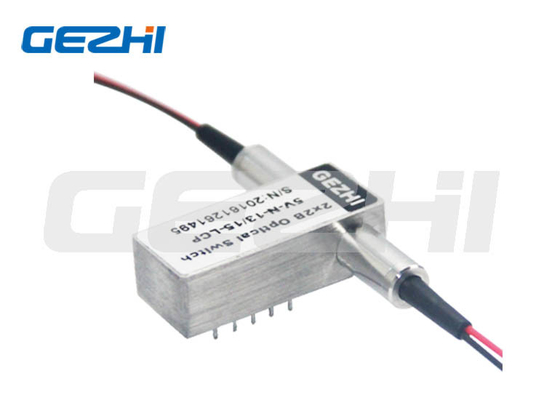

2x2 바이패스 광기계 광 스위치
2x2B 광-기계 양방향 광섬유 스위치는 2개의 입력 광 신호를 2개의 출력 섬유로 환전하여 광 채널을 연결합니다.이것은 광 기계적 구성을 사용하여 전기 제어 신호를 통해 활성화됩니다.스위치는 전기 위치 센서를 통합했습니다. 빛 패치를 변경하는 강력한 방법을 제공하는 얇은 필름 필터 기술을 기반으로,이 제품 시리즈는 매우 단순화된 플랫폼 구성으로 높은 신뢰성과 낮은 생산 비용을 제공합니다.이 새로운 디자인은 움직이는 부품 위치 민감도를 크게 줄여 전례 없는 높은 안정성과 비교할 수 없는 낮은 비용을 제공합니다.
| 특징: | 응용 프로그램: |
|
낮은 삽입 손실 |
네트워크 전환 |
|
넓은 파장 범위 |
시스템 모니터링 |
|
낮은 크로스 스톡 |
채널 차단 |
|
높은 안정성, 높은 신뢰성 |
모듈 및 시스템 통합 |
|
광학 경로에서 에포시가 없는 |
대도시 지역 네트워크 |
| 매장 및 매장되지 않은 제품 | 네트워크 보호 및 복원 |
기술 매개 변수
| 매개 변수 | 단위 | GZ-FSW-2×2B | |
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 중장 | nm | 850/1300 | 1310/1550 |
| 삽입 손실 | dB | 타입:0.8 최대:1.2 | 타입:0.6 최대:0.8 |
| 수익 손실 | dB | MM≥30 SM≥50 | |
| 크로스 스톡 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복 가능성 | dB | ≤±0.02 | |
| 전원 공급 | v | 30.0 또는 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간 전환 | ms | ≤ 8 | |
| 전송 전력 | mW | ≤ 500 | |
| 작동 온도 | °C | -20+70 | |
| 저장 온도 | °C | -40+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |
핀
| 매개 변수 | 핀 | 전기 드라이브 | 상태 센서 | ||||||
| 2×2B | 광 경로 | 1 | 5 | 6 | 10 | 2-3 | 3~4 | 7-8 | 8-9 |
| 턱이 없는 것 | P1-P3 | -- | -- | -- | -- | 닫아 | 오픈 | 오픈 | 닫아 |
| P1-P4, P2-P3 | V+ | -- | -- | GND | 오픈 | 닫아 | 닫아 | 오픈 | |
| 꽉 잡는 | P1-P3 | -- | -- | GND | V+ | 닫아 | 오픈 | 오픈 | 닫아 |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 오픈 | 닫아 | 닫아 | 오픈 | |
광학 경로
FAQ
Q1:샘플 주문을 받을 수 있나요? MOQ는 얼마인가요?
비디오
|
|
