| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | D1x2-SM-13/15-5N |
| 모크: | 1PC |
| 가격: | US$46-US$98 |
| 지불 조건: | T/T, 서부 동맹 |

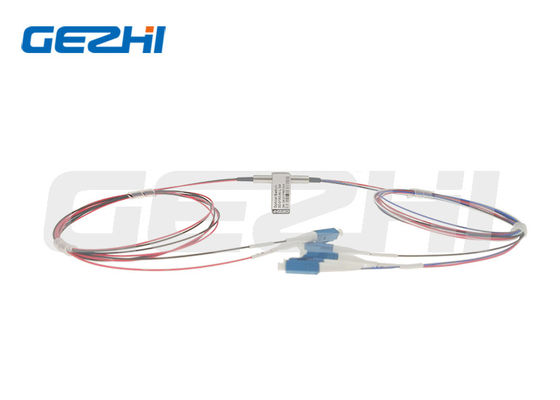

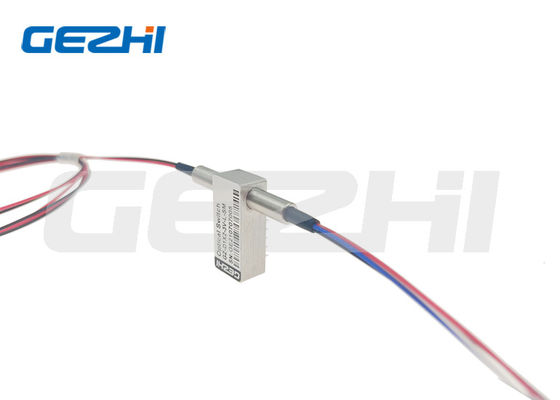

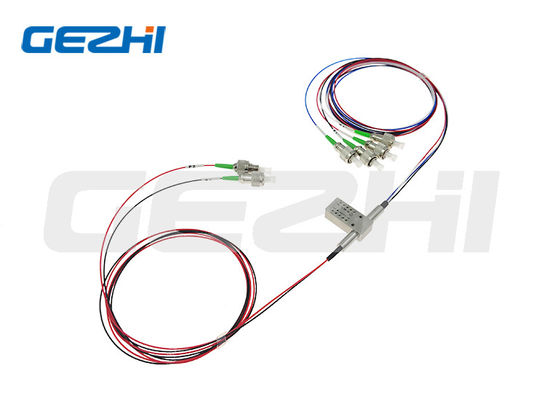

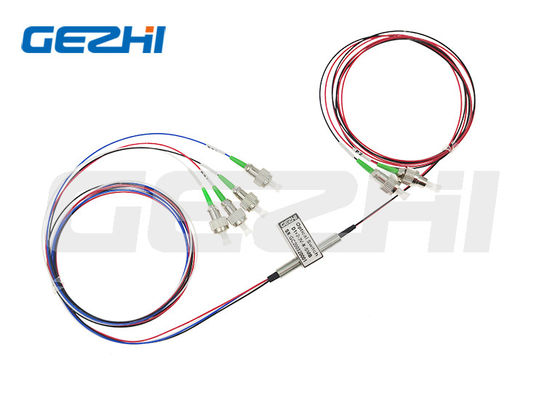

D1x2 광기계식 양방향 광섬유 스위치는 광 채널을 연결합니다 2개의 입력 광 신호를 4개의 출력 광섬유로 재지정하여. 이는 광기계식 구성을 사용하여 달성되며 전기 제어 신호를 통해 활성화됩니다. 스위치에는 통합 전기 위치 센서가 있습니다.
기반으로 박막 필터 기술 빛 경로를 변경하는 견고한 방법을 제공하는 이 제품 시리즈는 매우 단순화된 플랫폼 구성을 제공하여 높은 신뢰성과 낮은 생산 비용을 제공합니다. 이 새로운 설계는 움직이는 부품 위치 민감도를 크게 줄여 전례 없는 높은 안정성과 비교할 수 없는 저렴한 비용을 제공합니다.
| 기능 | 응용 분야 |
|---|---|
|
|
| 매개변수 | GZ-FSW-D1x2 | ||
|---|---|---|---|
| 670~980 nm | 1260~1650 nm | ||
| 파장 범위 | nm | 670~980 | 1260~1650 |
| 테스트 파장 | nm | 850±40/1300±40 | 1310/1550 |
| 삽입 손실 | dB | 일반:1.0 최대:1.5 | 일반:1.0 최대:1.5 |
| 반사 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전원 공급 장치 | v | 3.0 또는 5.0 | |
| 수명 | 시간 | ≥10⁷ | |
| 스위치 시간 | ms | ≤8 | |
| 전송 전력 | mw | ≤500 | |
| 작동 온도 | ℃ | -20~+70 | |
| 보관 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 치수 | mm | (L)27×(W)12×(H)8.2 (±0.2mm) 맞춤 제작 가능 | |
| 사양 | 전압 | 전류 | 저항 |
|---|---|---|---|
| 5V 래칭 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비래칭 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V 래칭 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비래칭 | 2.7~3.3 | 39~47mA | 70Ω |
|
|
