| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-MxN-MOS100x |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
제품 개요48*매트릭스 광 스위치 랙마운트

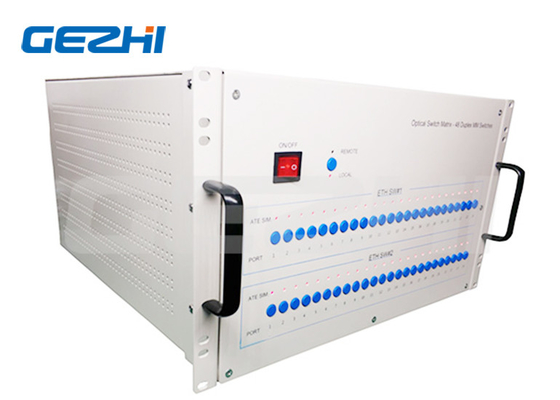

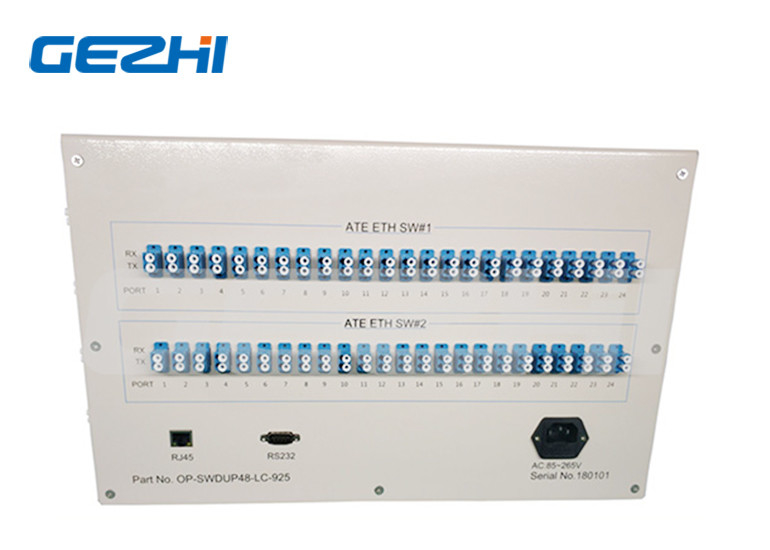

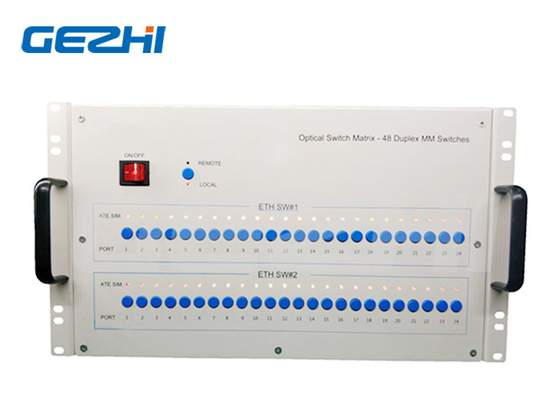

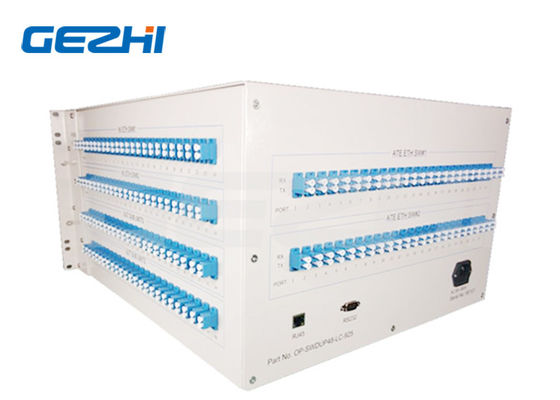

체계 유지를 위한 48*2x4 모체 광 스위치 랙마운트
48개 2x4(D1x2) 광학 스위치 랙마운트
이 광 스위치는 광 경로 제어 장치의 일종입니다.제어 광 경로를 재생하고 광 경로를 변환합니다.48-D1X2-U는 기계식 광 스위치, 광 스위치 광 경로 제어 스위치의 48개 2x4 동기 스위치 광 경로 조합으로 구성되며 패널 제어의 48개 버튼일 수 있으며 단거리 RS - 232 직렬 포트 통신 모드를 통해 가능합니다. 또는 프로그램 제어 명령 제어 스위치 광경로를 전송하여 원격 RJ45 이더넷 통신, 녹색 표시등 및 빨간색 표시등으로 광경로의 장비 상태가 광경로를 보여줍니다.
맞춤형 파장, 구성 채널, 광섬유 유형, 커넥터 유형 등을 제작할 수 있습니다.
의 특징 및 응용48*2x4 매트릭스 광 스위치랙마운트
특징
SerialNet, 높은 신뢰성, 높은 안정성
LED 디스플레이 패널.비주얼 디스플레이, 편리한 작동
투명한 전송 신호.높은 안정성과 신뢰성
자동 스캔의 채널 및 시간 간격 설정 가능
RS232 제어 및 RJ45 이더넷 원격 관리
애플리케이션
FITL
자동 측정
광 네트워크 원격 모니터링
케이블 모니터링 및 유지 시스템
사양48*2x4 매트릭스 광 스위치랙마운트
| 모수 | 단위 | 48*2x4 |
| 파장 범위 | nm | 1260~1650년 또는 주문을 받아서 만드는 |
| 테스트 파장 | nm | 1310/1550 또는 맞춤형 |
| 삽입 손실(최대) | 데시벨 | ≤1.5 |
| 반환 손실 | 데시벨 | SM ≥ 50 |
| 누화 | 데시벨 | ≤-55 |
| PDL | 데시벨 | ≤0.05 |
| WDL | 데시벨 | ≤0.25 |
| TDL | 데시벨 | ≤0.20 |
| 반복성 | 데시벨 | ≤0.02 |
| 전환 시간 | ms | ≤10(인접 채널) |
| 옵티컬 파워 | 밀리와트 | ≤500 |
| 섬유 유형 | 음 | 9/125 |
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 |
| 모니터 포트 | / | RJ45 및 RS232 또는 맞춤형 |
| 작동 전원 공급 장치(플러그 유형) | V | AC:220V(50/60Hz) 또는 DC:36V~72V |
| 작동 온도 | ℃ | -10~+60 |
| 보관 온도 | ℃ | -40~+85 |
| 랙 마운트 치수 | mm | 6U: 483x500x267mm |
명령어 세트매트릭스 광 스위치 랙마운트
| 이름 | 지침 | 설명하다 |
| 광 스위치 채널 설정 |
보내다: |
01 광 스위치 채널을 ON으로 설정 , 성공적으로 반환되었습니다. |
| 반환1: |
||
| 보내다: |
01 광 스위치 채널을 OFF로 설정 , 성공적으로 반환되었습니다. |
|
| 반환1: |
||
| 보내다: |
48 광 스위치 채널을 ON으로 설정 , 성공적으로 반환되었습니다. |
|
| 반환1: |
||
| 보내다: |
48 광 스위치 채널을 OFF로 설정하고, 성공적으로 돌아왔습니다. |
|
| 반환1: |
||
| 보내다: |
모든 광 스위치 채널을 ON으로 설정하고 성공적으로 반환했습니다. | |
| 반환1: |
||
| 보내다: |
모든 광 스위치 채널을 OFF로 설정하고 성공적으로 반환했습니다. | |
| 반환1: |
||
| 광 스위치 채널 쿼리 | 보내다: |
광 스위치 채널을 쿼리하고 성공적으로 반환했습니다. 1111111111111111: 전체 광 스위치 상태(0: ON, 1: OFF)입니다. |
| 반품: |
||
|
IP 설정 주소 |
보내다: | IP 주소를 192.168.1.100으로 설정하고 성공적으로 반환했습니다. |
| 반품: |
||
| 쿼리 IP 주소 | 보내다: |
IP 주소를 쿼리하고 성공적으로 반환됨 192.168.1.100: IP 주소를 192.168.1.100으로 |
| 반품: | ||
| 포트 번호 설정 | 보내다: |
포트 번호를 5000으로 설정하고 성공을 반환했습니다. |
| 반품: |
||
| 쿼리 포트 번호 | 보내다: |
성공적으로 반환된 포트 번호를 쿼리합니다. 5000: 포트 번호를 5000으로 |
| 반품: |
||
| 서브넷 마스크 설정 | 보내다: |
서브넷 마스크를 255.255.255.0으로 설정하고 반환 성공적으로 |
| 반품: |
||
| 쿼리 서브넷 마스크 | 보내다: | 서브넷 마스크를 쿼리하고 성공적으로 255. 255. 255.0:255. 255.255.0으로 서브넷 마스크를 반환했습니다. |
| 반품: | ||
| 기본 게이트웨이 설정 | 보내다: |
기본 게이트웨이를 192.168.1.1로 설정하고 반환 성공적으로 |
| 반품: |
||
|
쿼리 기본 게이트웨이 |
보내다: |
기본 게이트웨이 쿼리, 성공적으로 반환됨 192.168.1.1: 192.168.1.1에 대한 기본 게이트웨이
|
| 반품: | ||
| 전송 속도 설정 | 보내다: |
전송 속도를 9600으로 설정하고 성공적으로 반환 |
| 반품: |
||
| 쿼리 전송 속도 | 보내다: |
쿼리 전송 속도, 성공적으로 반환됨 9600: 전송 속도를 9600으로
|
|
반품:
|
||
| 장치 재시작 | 보내다: |
장치가 다시 시작되도록 설정, 성공적으로 반환 |
| 반품: |
||
| 장치 정보 쿼리 | 보내다: |
장치 정보 쿼리 ,성공적으로 반환되었습니다. 모델:48-2X4-U 파장 범위:1260~1650nm 섬유 유형: SM, 9/125um 커넥터:LC/UPC 작동 전원 공급 장치 :AC:85~265V |
| 반품: | ||
| 쿼리 버전 | 보내다: |
버전 쿼리, 성공적으로 반환 하드웨어 버전: V1.0.1 소프트웨어: V1.0.1 |
| 반품: |
| OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 직경 | 커넥터 |
|
48*2x4 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V DC=싱글 36~72V AA=듀얼 85~265V DD=듀얼 36~72V AD=AC85~265V+DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
비디오
|
|
