| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1x1-MOS100x |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

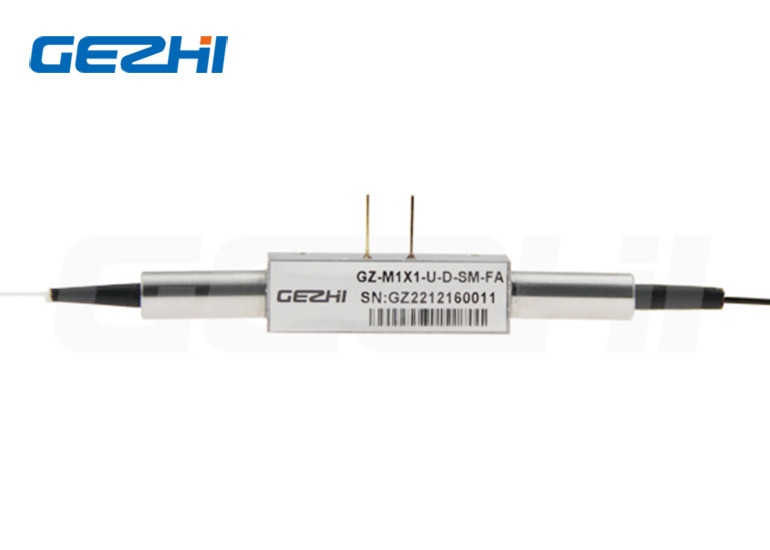

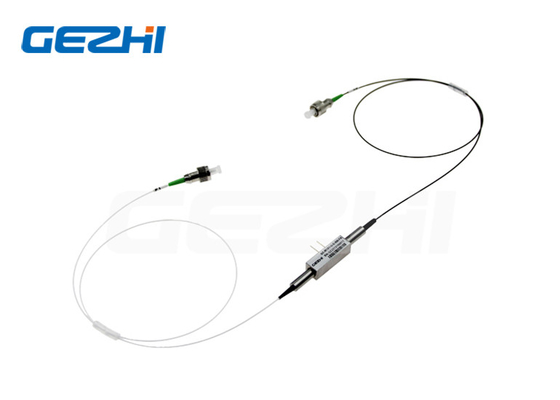

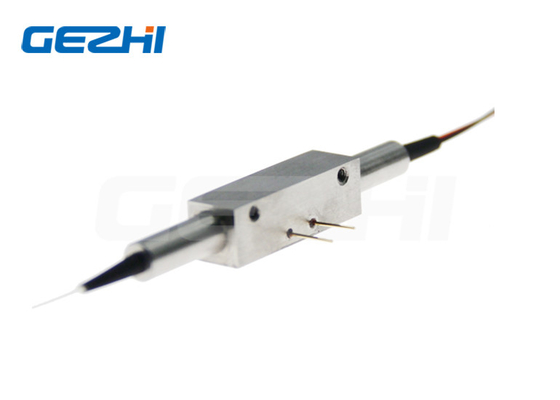

1x1 마그네토 광 스위치의 제품 개요
시스템 모니터링용 1X1 마그네토 광 스위치
자기 광 스위치에 있어서, 광 경로를 따라 순서대로 배치된 복수의 광학 구성요소를 포함하며, 단일 광섬유 콜리메이터, 제1 복굴절 광학 결정, 제1 반파장판 조립체, 편광 회전 조립체, 제2 반파장판을 포함한다. 어셈블리, 두 번째 복굴절 광학 크리스탈 및 이중 광섬유 콜리메이터.
의 특징 및 응용1x1 마그네토 광 스위치
|
특징 * 높은 스위칭 속도 * 더 나은 내구성 * 높은 신뢰성 * 저전압 구동 * 페일 세이프 래칭 |
애플리케이션 *광 채널 차단 *구성 가능한 추가/삭제 * 시스템 모니터링, 테스트 및 측정 * 광섬유 감지 시스템 |
사양1x1 마그네토 광 스위치
| 매개변수 | 단위 | 1×1 |
| 파장 범위 | nm | 1520~1580 |
| 테스트 파장 | nm | 1550년 |
| 삽입 손실1,2 | 데시벨 | 0.8 |
| 반환 손실 | 데시벨 | ≥50 |
| 누화 | 데시벨 | ≥20 |
| PDL | 데시벨 | ≤0.2 |
| 반복성 | 데시벨 | ≤±0.01 |
| 작동 전압 | V | 2.5 |
| 내구성 | 주기 | ≥ 300억 |
| 전환 시간 | μs | ≤100 |
| 스위칭 유형 | 해당 없음 | 래칭 |
| 옵티컬 파워 | 밀리와트 | ≤500 |
| 작동 온도 | ℃ | –5~ +70 |
| 보관 온도 | ℃ | -40 ~ +85 |
| 상대 습도 | % | 5 ~ 95 |
| 섬유 유형 | G657A1 | |
| 치수 | mm | (길이)18x(너비)7.3x(높이)6 |
옵티컬 루트 및 전기1x1 마그네토 광 스위치
양방향
단방향
전기 같은
| 모수 | 단위 | |
| 드라이브 전압 | V | 2.5±10% |
| 드라이브 전류 | 엄마 | 160±30% |
| 펄스 기간 | μs | 200~400 |
| 씨엘ㅏ나중정말로등가 | Hz | <800 |
| 유형 | 섬유 유형 | 작동 전압 | 테스트 파장 | 튜브 유형 | 섬유 길이 | 커넥터 |
|
1X1B: 양방향 1X1U: 단방향 |
에스엠: 에스엠, 9/125 엑스: 기타
|
2.5: 2.5V
|
1550: 1550nm 엑스: 기타 |
25: 250um 90: 900um 엑스: 기타
|
05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm 엑스: 기타 |
OO:없음 FP:FC/PC 파:FC/APC SP:SC/PC SA:SC/APC STP:성/PC LP:LC/PC 라:LC/APC 엑스:기타 |
