| Brand Name: | GEZHI |
| 모델 번호: | GZ-1x4S100X |
제품 설명:

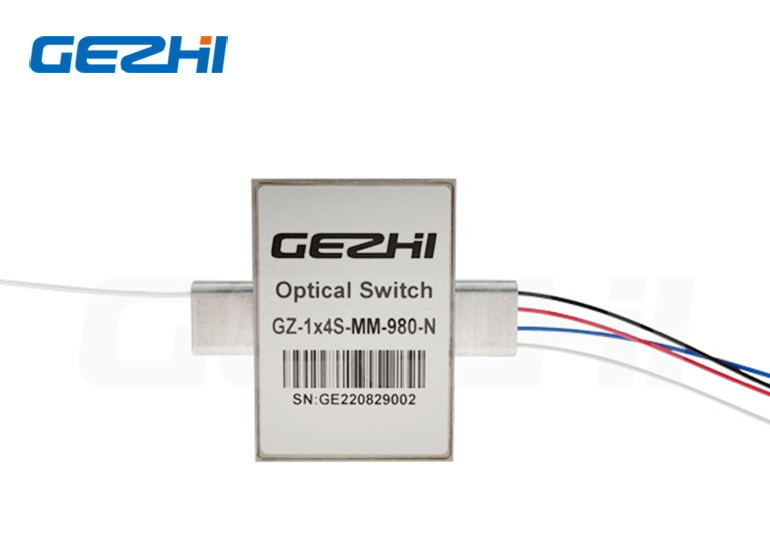

1x4S 105/125um 섬유 광학 스위치
1x4S 광식 스위치
이 1x4S 광학 스위치는 GEZHI Photonics의 105/125um 큰 코어 섬유를 사용합니다. 이는 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm 또는 사용자 정의 파장을 지원합니다.105/125um 섬유 1x4 광 스위치는 낮은 삽입 손실과 함께, 높은 안정성 및 신뢰성 및 높은 크로스 대화. 널리 의료, 섬유 센서, 연구, 레이저 및 항공 우주 등에서 사용
특징
◆저수 삽입 손실
◆대 채널 격리
◆높은 안정성, 높은 신뢰성
◆물쇠를 꽂거나 닫지 않음
기술 매개 변수
|
매개 변수 |
GZ-1x4S | |
| 작동 파장 | nm | 780, 980, 1060, 1310,1550 등 |
| 삽입 손실 | dB | ≤1.5 |
| 파장 의존적 손실 | dB | ≤0.40 |
| 양극화 의존적 인 손실 | dB | ≤0.05 |
| 온도 의존적 인 손실 | dB | ≤0.20 |
| 수익 손실 | dB | SM≥50 MM≥30 |
| 크로스 토크 | dB | SM≥55 MM≥35 |
| 시간 전환 | ms | ≤ 8 |
| 반복 가능성 | dB | ≤±0.02 |
| 내구성 | 시간 | ≥107 |
| 작동 전압 | V | 3 또는 5 |
| 스위치 타입 | 잠금하지 않는/ 잠금 | |
| 작동 온도 | °C | -20~+70 |
| 저장 온도 | °C | -40~+85 |
| 광전력 | mw | 5001000, 2000, 5000, 10000 등 |
| 차원 | mm | 52.7.0L × 37.2W × 10.0H |
광학 경로
차원
주문 정보
| GZ | 모드 | 파장 | 전압 유형 | 제어 모델 | 작업력 | 섬유 종류 | 섬유 직경 | 섬유 길이 | 커넥터 |
| 1x4S |
S=SM M=MM |
780nm=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S=특정 |
3=3V 5=5V |
L=물쇠 N=부착되지 않은 |
N=500mW 1=1W 2=2W 5=5W 10=10W S=특정 |
5=50/125 6=62.5/125 9=9/125 1=105/125 S=특정 |
25=250um 90=900um 20=2.0mm S=특정 |
05=0.5m 10=1.0m S=특정 |
00=무함께 FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=특정 |
FAQ
비디오
|
|
