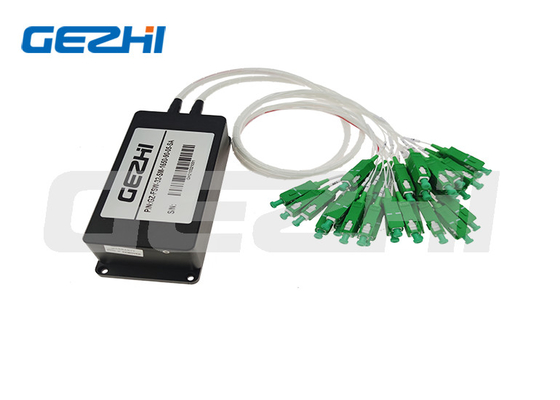

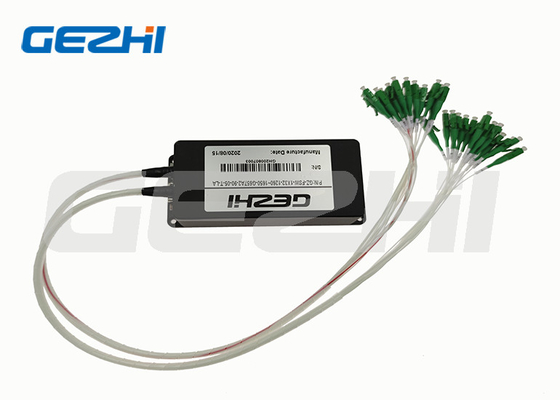

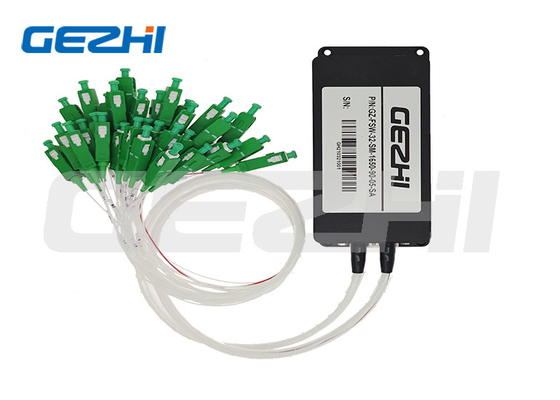

1x32 멀티 채널 광섬유 스위치 단일 모드 및 멀티 모드 광 스위치

브랜드 이름:	Gezhi or OEM
모델 번호:	OSW-1x32
모크:	1개
가격:	USD >= 1 pieces $25
배달 시간:	7일
지불 조건:	L/C, D/A, D/P, T/T, 웨스턴 유니온,

자세한 정보

제품 설명

Ratings & Reviews

자세한 정보

원래 장소:

중국

인증:

CE RoHS,ISO9001

사용:

시스템 모니터

네트워크:

TCP, IP, POE, GPRS, 와이파이

사고 방식:

1260-1650nm

보증 기간:

3년

항구:

1x32

전압:

5v 또는 12V

포장 세부 사항:

이너 박스, 통

공급 능력:

1000은 하루에 / 부분을 연결합니다

강조하다:

멀티 채널 광섬유 스위치

1x32 광섬유 스위치

제품 설명

1x32 멀티 채널 단일 모드 및 멀티 모드 광학 스위치 광섬유 스위치

모든 1xN 구성, 모든 섬유 타입, 광대역 작동 파장,1x32 멀티 채널 광 스위치는 광 광 송신 시스템에서 다채널 광섬유 광 광 경로 전환을 실현 할 수있는 광 경로 제어 장비입니다.그것은 다채널 광섬유 모니터링에 사용됩니다., 멀티 광원 / 탐지기 선택, 광섬유 경로 보호 등 이외에도 광섬유 및 그 구성 요소 테스트를위한 광섬유 테스트 시스템에도 사용됩니다.야외 케이블 테스트 및 멀티 포트 광 센서 모니터링 시스템.

특징

1광학 경로를 전환할 수 있는 기능적인 부품입니다.

2. 1 입력 및 N 출력 섬유 포트 선택적으로 전송, 리디렉트,

3또는 광섬유 전송 라인에서 광전력을 차단합니다.

4. 양방향이며 1xN 또는 Nx1 방향으로 사용할 수 있습니다.

5광섬유 통신 네트워크 및 측정 기기에 사용하도록 설계되었습니다.

1x32 멀티 채널 광섬유 스위치 단일 모드 및 멀티 모드 광 스위치

사양

매개 변수	단위	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
파장 범위	nm	1260~1650년
파장 테스트	nm	1310/1550
삽입 손실 (유례적)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
삽입 손실 (최대)	dB	≤0.8	≤0.8	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0	≤1.2
수익 손실	dB	SM ≥ 50
크로스 스톡	dB	≤ 70
PDL	dB	≤0.05
WDL	dB	≤0.20
TDL	dB	≤0.20
반복 가능성	dB	≤0.02
일생	시간	>107
전환 시간	ms	≤10 (접근 채널)
광전력	mW	≤ 500
제어 모드	/	TTL 또는 사용자 정의
작동 온도	°C	-10~+55
저장 온도	°C	-40~+85
모듈 타입 차원	mm	135x64x32				135x60x37		184x78x66	184x156x66

주문 정보 OSW-XxX-X-XX-X-XX-XX-XX-XX

OSW

모드

파장

패키지

섬유 종류

섬유 직경

섬유 길이

커넥터

1x4

1x8

1x16

1x32

1x64

1x128

S=특성

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

85/13=850/1300

13/15=1310/1550nm

S=특정

B=금속 상자

S=특정

M5=50/125

M6=62.5/125

S9=9/125

S=특정

25=250um

09=900um

S=특정

05=0.5m

10=1.0m

S=특정

00=무함께

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=특정

PIN 구성

DB-9 수컷 커넥터 (1xN≤16) 광 스위치

DB-9 수컷 커넥터
핀 번호	I / O	신호	설명
1	입력	D0	D0~D3는 채널 선택 Bit0~Bit3,D0은 낮고 D3는 높습니다
2	입력	D1
3	입력	D2
4	입력	D3
5	입력	재설정	TTL, 채널 0으로 낮은 레벨 리셋 높은 수준은 채널 선택 비트가 효과적입니다.
6	꺼져	준비	TTL, 준비 (높은=불완전, 낮은=준비)
7	꺼져	오류	TTL, 오류 또는 장애 (높은 오류, 낮은 오류)
8	힘	GND	토지
9	힘	VCC	5.0±5% VDC 전원 공급 (최대 500mA)

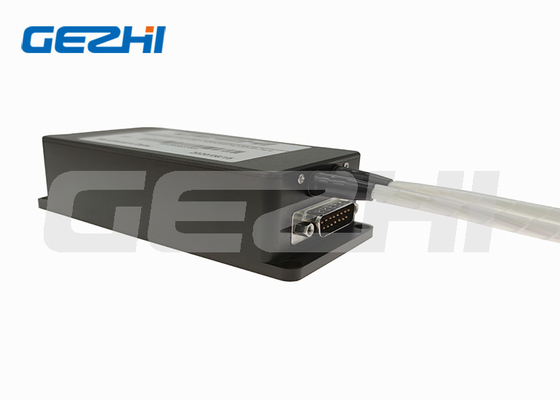

DB-15 수컷 커넥터 (1xN≤128) 광 스위치

DB-15 남성 연결 장치
핀 번호	I / O	신호	설명
2	입력	D0	D0~D5은 채널 선택 Bit0~Bit4,D0은 낮고 D4는 높습니다
3	입력	D1
4	입력	D2
5	입력	D3
6	입력	D4
10	입력	D5
11	입력	재설정	TTL, 채널 0으로 낮은 레벨 리셋 높은 수준은 채널 선택 비트가 효과적입니다.
7	꺼져	준비	TTL, 준비 (높은=불완전, 낮은=준비)
8	꺼져	오류	TTL, 오류 또는 장애 (높은 오류, 낮은 오류)
1,9	힘	GND	토지
12	힘	VCC1	5.0V±5% VDC 모터 전력 (최대 950mA)
15	힘	VCC2	5.0V±5% VDC 드라이브 회로 전력 ((50mA)
13,14		NC	NC

선박

1x32 멀티 채널 광섬유 스위치 단일 모드 및 멀티 모드 광 스위치

Q1:샘플 주문을 받을 수 있나요? MOQ는 얼마인가요?

A1: 샘플 주문은 테스트하고 품질을 확인하는 것이 좋습니다. 우리는하지 않습니다MOQ, 1pcs 샘플이 제공됩니다.또한 혼합 샘플도 허용됩니다.

Q2: 납품시간은 얼마입니까?

A2: 일반적인 납품 시간은 약 1주입니다.대량 및 특수 제품에 대해서는 판매 담당자와 납품 시간을 확인하십시오.하지만 우리는 어떤 제품에 대한 재료를 보관합니다.지불을 받은 후 1-3일 후에 배송할 수 있습니다.

Q3:지불 조건은?

A3: 지불 기간: T/T, Paypal,웨스턴 유니온현금 결제, 알리바바 등

Q4: 당신의 보증 기간은 무엇입니까?
A4: 3년 보증.

Q5: 우리 자신의 로고, 라벨 및 패키지를 사용할 수 있습니까?
A5: 예, 우리는 OEM 서비스를 제공 할 수 있습니다. 귀하의 요구 사항에 따라 제품 레이블, 로고, PN, SN, 패키지를 디자인합니다.
