| Brand Name: | Model Number |
| 모델 번호: | FSW-1x48-1UU |
| 모크: | 1개 |
| 가격: | USD >= 1 pieces $500 |
| Delivery Time: | 7일 |
| Payment Terms: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
제품 설명

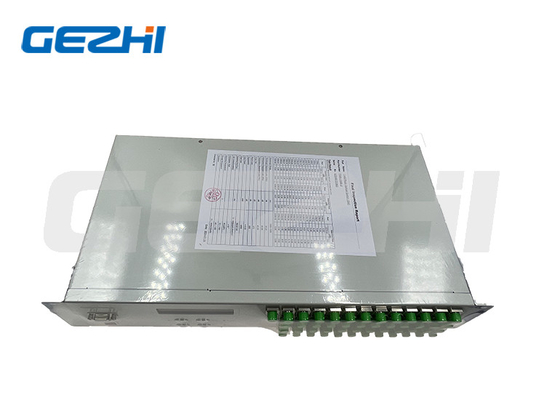

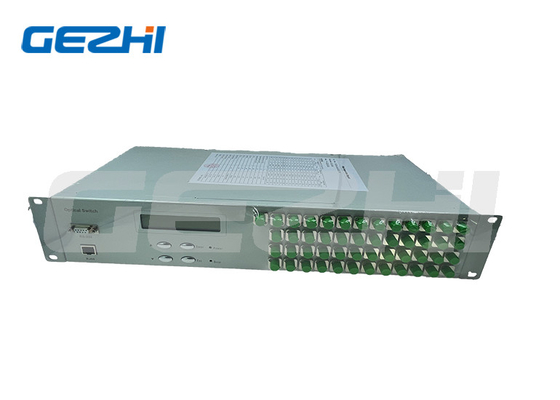

FSW 1x48 광섬유 스위치 19인치 2U 랙마운트 1260~1650nm 싱글 모드
1x48 랙에 장착된 광식 스위치는 광적 경로 제어 장치의 일종으로 광적 경로 제어 및 스위치 기능을 갖는다. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
특징
1.SerialNet, 높은 신뢰성, 높은 안정성
2.LED 디스플레이 패널. 시각 디스플레이, 편리한 조작
3.RS232 제어 및 RJ45 이더넷 원격 관리
4자동 스캔의 채널 및 시간 간격은 설정할 수 있습니다.
5투명한 전송 신호. 높은 안정성 및 신뢰성
신청서
1.FITL
2유지보수 시스템
3자동 측정
4광망 원격 모니터링 케이블 모니터링
기술 지수
| 매개 변수 | 단위 | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| 파장 범위 | nm | 1260~1650 또는 맞춤 | |||||||
| 파장 테스트 | nm | 1310/1550 또는 맞춤 | |||||||
| 삽입 손실 (최대) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤ 20 |
| 수익 손실 | dB | SM ≥ 50 | |||||||
| 크로스 스톡 | dB | ≤ 70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| 반복 가능성 | dB | ≤0.02 | |||||||
| 전환 시간 | ms | ≤10 (접근 채널) | |||||||
| 광전력 | mW | ≤ 500 | |||||||
| 섬유 종류 | 음 | 9/125 | |||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 사용자 정의 | |||||||
| 모니터 포트 | / | RJ45 & RS232 또는 사용자 정의 | |||||||
| 작동 전원 공급 장치 (플러그 타입) | V | AC:220V (50/60Hz) 또는 DC:36V~72V | |||||||
| 작동 온도 | °C | -10~+60 | |||||||
| 저장 온도 | °C | -40~+85 | |||||||
| 래크 마운트 크기 | mm | 1U L483XW230XH44.5 ( 최대 16 채널) 사용자 정의가 가능합니다. | |||||||
|
2U L483XW230XH89 ( 최대 36 채널) 사용자 정의가 가능합니다. 2U L483XW350XH89 ( 최대 64 채널) 사용자 정의가 가능합니다. |
|||||||||
| 3U L483XW350XH133.5 ( 최대 128 채널) 사용자 정의가 가능합니다. | |||||||||
| 4U L483XW350XH178 (최고 256 채널) 사용자 정의가 가능합니다. | |||||||||
패널 그림

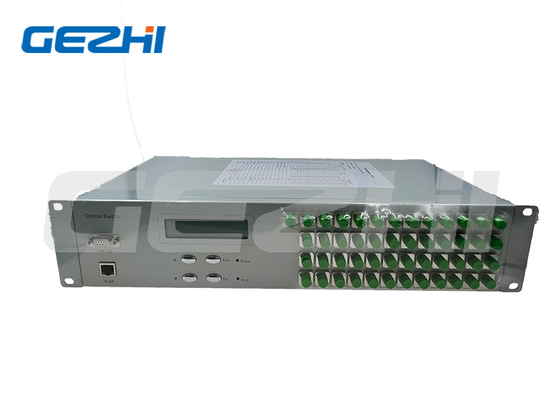

전면 패널
1xN≤16 광식 스위치 19?? 1U 랙 마운트
1xN≤36 광식 스위치 19?? 2U 랙 마운트

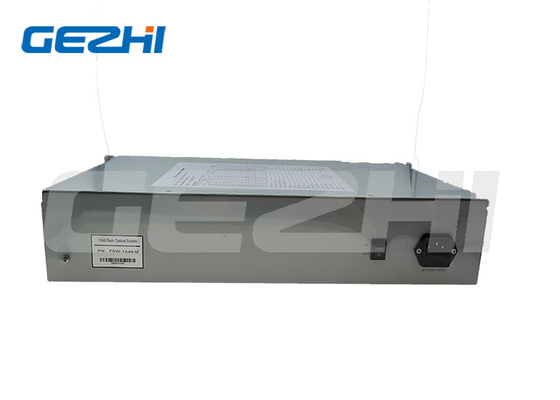

뒷 패널
주문 정보
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | 모드 | 파장 | 패키지 | 섬유 종류 | 전원 공급 | 커넥터 |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=특성 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=특정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=특정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=특정 |
AC=일용 85~265V +DC36~75V |
00=무함께 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=특정 |
Q1:샘플 주문을 받을 수 있나요? MOQ는 얼마인가요?
비디오
|
|
