| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x2,2x2 PM은 연결기를 녹였습니다 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

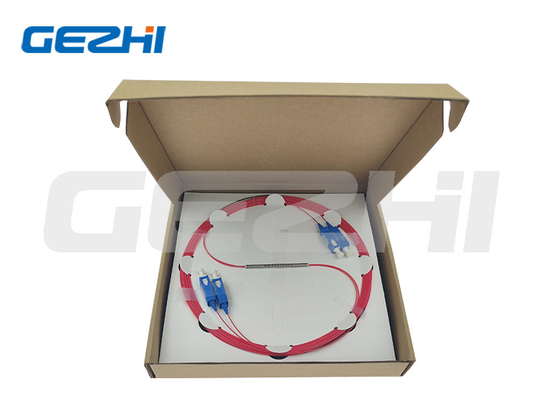

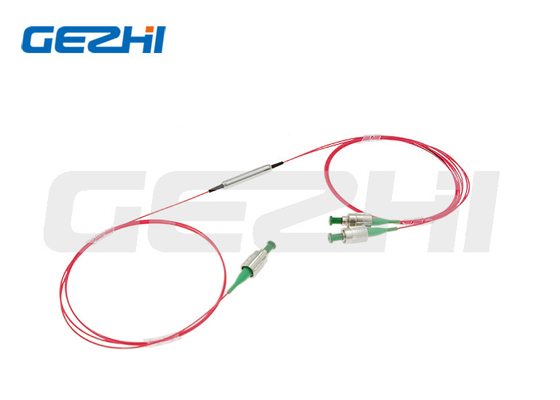

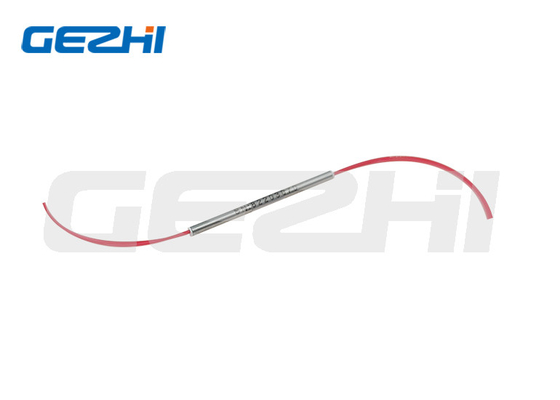

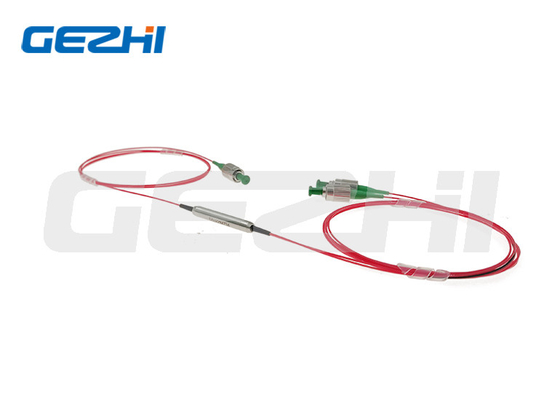

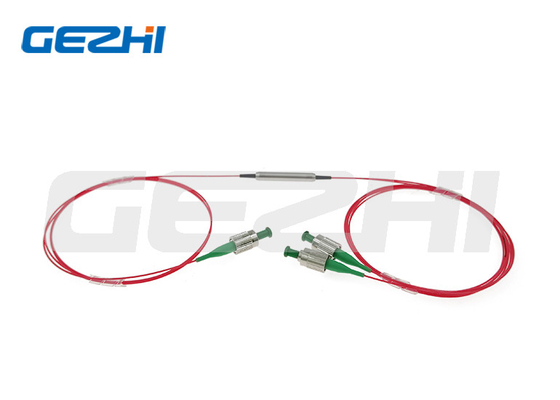

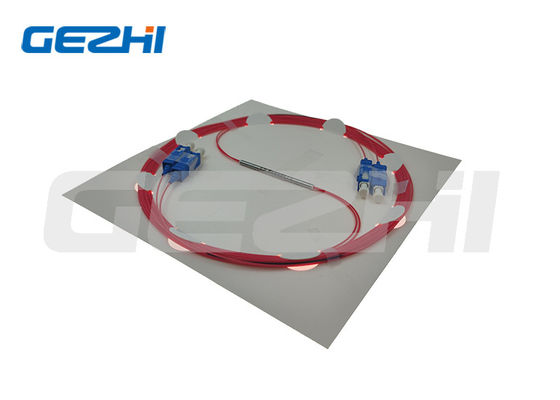

신상품 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM은 섬유 증폭기를 위한 연결기를 녹였습니다
제품 개관
콤포넌트 인티그레이터로서, 우리는 연결기 섬유 위에 직접적으로 추가적 구성 요소를 건설할 수 있습니다. 예는 가변 필터 또는 가변감쇠기 또는 시준기를 포함합니다.게히 포토닉스는 FC, SC, ST,와 같은 모든 표준 커넥터와 융합된 분배기의 섬유를 커넥터화할 역량을 가집니다 LC 기타 등등과 마무리 (슈퍼 PC, 울트라 PC, 각을 이루는 PC [APC]etc.).직접적으로 연결기 fibers.saves 위에 이러한 장치를 고객을 지어줌으로써 융합 접합의 중간 커넥터와 어댑터들의 부가비용과 삽입 손실 또는 시간과 비용. 직접적으로 조립된 장치는 또한 가장 높은 가능한 편광 소광 비율을 유지하기 위한 최선의 방법입니다.
제품 상세정보
FEATURES&Application
|
특징 *Low 삽입 손실 *High 반사 특성 *High 소광비 |
애플리케이션 *Fiber 증폭기 *Power 모니터링 *Fiber 광학기기 |
| 매개 변수 | 유닛 | 가치 | |||||||||||||||
| 타입 | / | 1x2 또는 2x2 | |||||||||||||||
| 중심 파장 | 별거 안 해 | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| 작동 파장 범위 | 별거 안 해 | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| 맥스. 초과 손실 | dB | 0.5 | 0.5 | 0.4 | 0.4 | 0.6 | |||||||||||
| 도청 커플링 레이트 | % | 1±0.5%, 5±1.0%, 10±2.0%, 및 50% | |||||||||||||||
| 삽입 손실 | dB | IL은 커플링 레이트와 관계가 있었습니다 | |||||||||||||||
| 소광비 | dB | 1x2 :≥20 ; 2x2 :≥18 | |||||||||||||||
| 반사 특성 | dB | ≥55 | |||||||||||||||
| 맥스 파워 핸들링 (CW) | Ｗ | 0.5, 1, 또는 3 | |||||||||||||||
| 인장 하중 | 엔 | ≤5 | |||||||||||||||
| 작동 온도 | Ｃ | -5~+75 | |||||||||||||||
| 저장 온도 | Ｃ | -40~+85 | |||||||||||||||
| 패키지 치수 | 밀리미터 | φ3x54mm 또는 φ3x60mm | |||||||||||||||
| 커플링 레이트 허용한도 | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
기록 : 1. PM 융합 커플러는 일하는 양쪽 주축입니다, 어떤 주축도 차단될 수 없습니다 ; 채무 불이행 테스트 소광비는 슬로우 축에 있습니다.
연결기로 면, 위에서 말한 상술은 연결기 없이 기기를 위한 것입니다, IL이 0.3dB 더 높은, 반사 특성일 것이고와 함께 있고 5dB와 소광비를 감소시키고 2dB를 감소시킬 것입니다.
2. >10W 고출력 애플리케이션을 위해, 우리는 방열 패키지를 사용할 것입니다
3. 만약 펄스 응용이 있다면, 우리에게 펄스 에너지와 피크 전력을 알려주기 위해 확신하세요.
차원
명령 정보
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Wavelength : | 1030=1030nm ; 1064=1064nm ; 1310=1310nm ; 1550=1550nm ; 2000=2000nm ; S=Specify |
| ②Configuration 타입 : | 12=1x2, 22=2x2 |
| ③Coupling 비율 : | 50=50/50; 40=40/60; 30=30/70; 20= : 20/80; 10=10/90; 01=1/99; S=Specify |
| ④Fiber 타입 : | PM980 ; PM1060 ; PM1300 ; PM1550 ; PM1950 ; S=Specify |
| ⑤Power가 취급됩니다 : | 0L=0.5W ; 01=1W ; 02=2W |
| ⑥Package 차원 : | S2=3.0x54mm ; S3=3.0x60mm ; S=Specify |
| ⑦Pigtail 타입 : | 00=bare 섬유 ; 09=900um 루즈 튜브 |
| ⑧Fiber 길이 : | 08=0.8m ; 10=1m ; S=Specify |
| ⑨Connector 타입 : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
|
|
