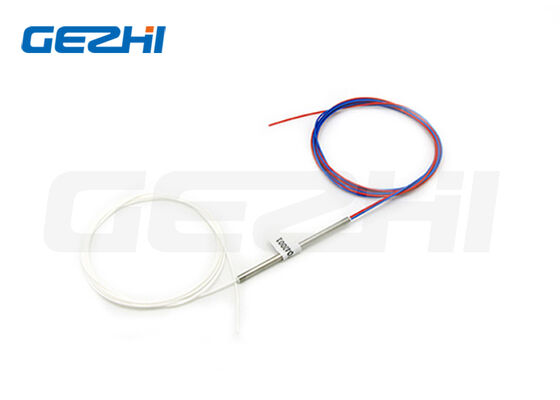

초저 삽입 손실, 높은 분극 소광비 및 넓은 작동 온도 범위로 분극을 유지하는 퓨즈 WDM

브랜드 이름:	GEZHI or OEM
모델 번호:	3포트 TGG 편광 유지 광순환기
모크:	1개
가격:	US$188-US$688
배달 시간:	2~3주
지불 조건:	T/T, 서부 동맹

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE RoHS,ISO9001

문서:

PM Fused WDM 488~840.pdf

커넥터 유형:

FC/SC/LC...

작동 파장:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840nm

삽입 손실:

≤1.0~1.2dB 베어 파이버

격리:

≥13~18dB

소광비:

≥18dB

최대 CW 전력:

0.1~0.3W

작동 온도:

-40 +85 'Ｃ에 대한 'Ｃ

포장 세부 사항:

종이상자

공급 능력:

달 당 2000pcs

강조하다:

융합된 WDM을 유지하는 편광

초저 삽입 손실 WDM

고 편광 소멸비 WDM

제품 설명

편파 유지 퓨즈 WDM(488/532, 488/633, 532/633, 532/780, 633/780, 633/840nm) | PM FBT 파장 분할 멀티플렉서

제품개요

PM FBT(편광 유지 융합 쌍원추형 테이퍼) WDM은 두 개의 서로 다른 가시 레이저 파장을 다중화 및 역다중화하는 동시에 두 광섬유 축 전체에서 편광 상태를 완전히 보존하도록 설계된 양방향 광섬유 구성 요소입니다. 정밀 융합 테이퍼링 기술을 통해 제조된 이 장치는 가시광 섬유 레이저 시스템, 생체 광자학 현미경, 섬유 증폭기 및 광학 테스트 장비에 안정적인 광학 성능을 제공합니다.

이 시리즈는 488/532, 488/633, 532/633, 532/780, 633/780 및 633/840nm의 6가지 표준 파장 조합을 지원합니다. 각 모델은 전용 PM 팬더 광섬유(PM460-HP 또는 PM630-HP)와 사전 매칭되어 높은 편광 소광비를 보장합니다. 두 편광 축은 작동 중에도 완전한 기능을 유지합니다. 정상적인 작업 조건에서는 축이 차단되지 않습니다.

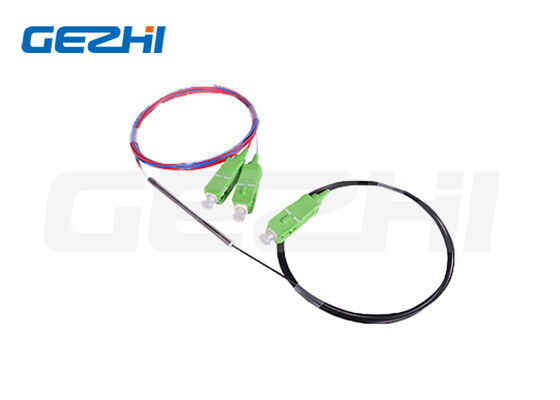

장치는 베어 파이버로 제공되거나 옵션 FC/APC, FC/UPC, SC/APC 또는 SC/UPC 커넥터와 함께 Ø900 µm 느슨한 튜브 포장으로 종단 처리됩니다. 모든 장치는 배송 전에 100% 광학 테스트를 거쳐 일관된 손실, 분리 및 편광 성능을 보장합니다.

핵심 주요 기능

전체 ±5nm 파장 대역폭에서 초저 삽입 손실(1.0~1.2dB 베어 파이버)
장파장 가시 조합을 위한 최대 18dB의 높은 포트 절연
안정적인 PM 시스템 정렬을 위한 ≥18dB의 높은 분극 소멸비
후방 반사 레이저 불안정성을 억제하는 ≥55dB의 매우 높은 반사 손실
넓은 작동 온도 범위: 산업 및 실험실 환경을 위한 -40°C ~ +85°C
다양한 레이저 응용 분야에 대해 0.1W ~ 0.3W의 다양한 CW 전력 처리 등급
이중 축 활성 설계, 편광 축 차폐 없음
두 가지 표준 금속 하우징 치수: Φ3.0×60 mm(베어 파이버) / Φ3.0×70 mm(900 µm 느슨한 튜브)
맞춤형 피그테일 길이, 광섬유 유형, 파장 쌍 및 커넥터 종단
표준 광섬유 피그테일의 경우 최대 5N의 인장 하중 허용 오차
뛰어난 기계적 안정성을 갖춘 RoHS 준수 견고한 금속 포장

일반적인 응용 분야

가시광선 파장 파이버 레이저 및 펌프 레이저 조합 시스템
편파 유지 광섬유 증폭기
광학 테스트 및 측정 실험실 기기
공초점 현미경, 형광 이미징 및 생체광학 장비
가시광선 섬유 감지 시스템
다중 파장 레이저 전달 경로

전체 광학 및 기계 사양

모든 성능 데이터는 커넥터 없이 베어 파이버 어셈블리에서 측정되었습니다.

매개변수	단위	가치
작동 파장	nm	488/532	488/633	532/633	532/780	633/780	633/840
파장 대역폭	nm	±5	±5	±5	±5	±5	±5
삽입 손실(베어 파이버)	데시벨	≤1.2	≤1.2	≤1.0	≤1.0	≤1.0	≤1.0
격리	데시벨	≥13	≥15	≥15	≥18	≥18	≥18
멸종 비율	데시벨	≥18	≥18	≥18	≥18	≥18	≥18
PM 섬유 유형 일치	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
최대 CW 광 출력	여	0.1	0.1	0.2	0.3	0.3	0.3
반사 손실(모든 모델)	데시벨	≥55
최대 인장 하중	N	≤5
작동 온도	℃	-40 ~ +85
보관 온도	℃	-40 ~ +85
표준 패키지 크기	mm	Φ3.0×60(나섬유) / Φ3.0×70(900μm 느슨한 튜브)

중요한 사양 참고 사항

광섬유 커넥터 장착 시: 삽입 손실이 0.3dB 증가하고, 반사 손실이 5dB 감소하고, 소멸 비율이 2dB 감소합니다.
이 PM 융합 WDM은 두 편광 축을 동시에 지원합니다. 작동 중에 편광 축이 차단되지 않습니다.

주문 코드 분석

모델 형식: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

포트 구성: 102 = 1×2 양방향 WDM
파장 쌍: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = 사용자 정의 지정
섬유 유형: PM460, PM630; S = 사용자 정의 지정
패키지 크기: S3 = Φ3.0×60mm; S4 = Φ3.0×70mm; S = 사용자 정의 지정
피그테일 유형: 00 = 베어 파이버; 09 = 900 µm 느슨한 튜브
섬유 길이: 08 = 0.8m; 10 = 1m; S = 사용자 정의 지정
커넥터 유형: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = 사용자 정의 지정

모델 번호 예

PMFUWDM-102-633/780-PM630-S4-09-10-FA
의미: 1×2 WDM, 633/780 nm, PM630-HP 파이버, Φ3.0×70 mm 하우징, 900 µm 루즈 튜브, 1 m 파이버, FC/APC 커넥터

자주 묻는 질문(FAQ)

Q1: 이 PM WDM을 다중화 및 역다중화에 모두 사용할 수 있습니까?

답: 그렇습니다. 구성 요소는 완전히 양방향입니다. 공통 포트에서 두 개의 레이저 파장을 결합하거나 이중 파장 입력을 두 개의 개별 단일 파장 출력 암으로 분할합니다.

Q2: 커넥터는 광학 성능에 어떤 영향을 미치나요?

A: 모든 커넥터형 버전에서는 베어 파이버 장치에 비해 +0.3dB 삽입 손실, -5dB 반사 손실, -2dB 소광비 등 약간의 성능 저하가 발생합니다. 전력 처리 용량은 변경되지 않습니다.

Q3: PM460-HP와 PM630-HP 광섬유의 차이점은 무엇입니까?

A: PM460-HP는 더 짧은 가시 파장(488/532/633nm)에 최적화되어 있습니다. PM630-HP는 더 긴 가시 대역(532/780, 633/780, 633/840 nm)에 맞게 설계되어 더 긴 파장에서 우수한 편광 성능을 유지합니다.

Q4: 나열된 표준 시리즈 이외의 맞춤형 파장 조합을 제공할 수 있습니까?

A: 기술 문의 시 맞춤형 파장 쌍, 고출력 업그레이드, 확장된 광섬유 길이 및 대체 커넥터 유형(LC, ST, MU)을 이용할 수 있습니다. OEM 하우징 마킹 서비스도 지원됩니다.

Q5: 파이버 피그테일에 허용되는 최대 인장력은 얼마입니까?

A: 정격 최대 인장 하중은 5N입니다. 과도하게 당기면 융합된 테이퍼 영역이 손상되고 광학 성능이 영구적으로 저하됩니다.

Q6: 장기간 작동에 적합한 온도 범위는 무엇입니까?

A: 연속 작동 시 -40°C ~ +85°C입니다. 보관 온도는 작동 범위와 일치합니다. 금속 패키지 내부에 응결이 발생하지 않도록 하십시오.

하단 CTA 사본

실험실 샘플 또는 대량 OEM 주문에 대한 견적을 요청하세요. 우리 기술팀은 맞춤형 파장, 전력 및 패키징 수정을 지원할 수 있습니다. 빠른 지원과 리드 타임 확인을 위해 이메일 sales@gezhi.net 또는 WhatsApp을 통해 연락하세요.
