| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 532nm/633nm PM 광 서큘레이터 |
| 모크: | 1PC |
| 가격: | US$288-US$988 |
| 지불 조건: | T/T, 서부 동맹 |

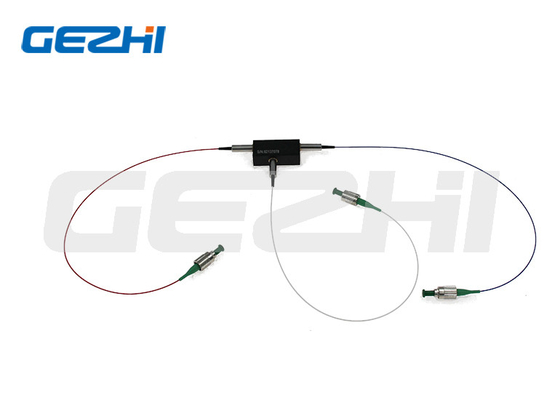

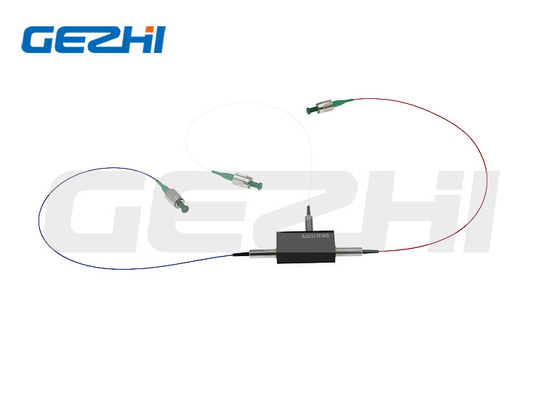

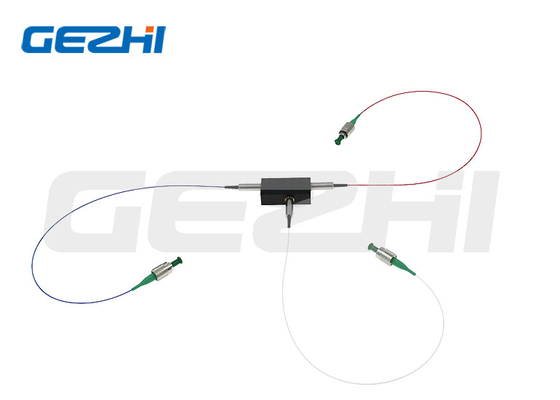

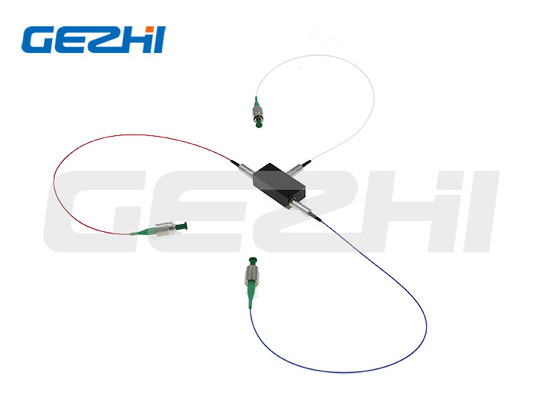

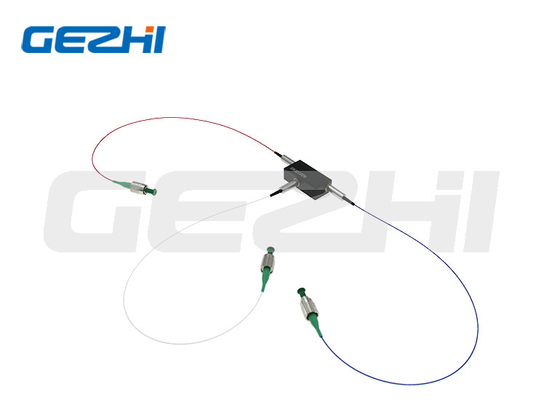

TGG 기반 532nm/633nm 광 순환기는 포트 1에서 포트 2로 들어오는 신호를, 포트 2에서 들어오는 신호를 포트 3로 유도하는 고성능 광파 구성 요소입니다.이 순환기에는 낮은 삽입 손실이 있습니다., 높은 고립, 높은 전력 처리, 높은 PER, 높은 반환 손실, 우수한 환경 안정성 및 신뢰성. 그들은 섬유 레이저 및 기기 응용 프로그램에 이상적입니다.
| 매개 변수 | 단위 | 가치 |
|---|---|---|
| 포트 타입 | - | 3 항구 |
| 중앙 파장 | nm | 532 633 |
| 작동 파장 범위 | nm | ±5 |
| 피크 격리 23°C | dB | 22 |
| 최소 23°C에서 격리 | dB | 20 |
| 타입: 23°C에서 삽입 손실 | dB | 1.6 |
| 최대 23°C의 삽입 손실 | dB | 2.0 |
| 23°C에서 최소 소멸 비율 (PM 섬유 종류) | dB | 20 |
| 최대 23°C의 양극화 의존적 손실 (SM 섬유 유형) | dB | 0.15 |
| 미니 23°C에서 반환 손실 (입출력) | dB | 40 |
| 미니 크로스 토크 | dB | 40 |
| 최대 평균 광전력 (포트 1 및 포트 2를 포함) | W | 0.5, 1, 2 |
| ns 펄스의 최고 전력 | kW | 10 또는 지정 |
| 최대 팽창량 | N | 5 |
| 패키지 크기 | mm | 44x28x26 70x28x26 |
| 작동 온도 | °C | +10~+50 |
| 저장 온도 | °C | 0~+60 |
참고:
1. 위의 사양은 커넥터가 없는 장치에 대한 것입니다. 커넥터가 있으면 IL는 0.3dB 높고, 반환 손실은 5dB 감소하고 소멸 비율은 2dB 감소합니다.
2펄스 어플리케이션이 있다면 펄스 에너지와 최고 전력을 알려주십시오.
| 매개 변수 | 옵션 |
|---|---|
| 1 항구 | 3=3항 |
| 2 파장 | 532'633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=특정 |
| 3 축 정렬 | B=두 축 모두 작동; F= 느린 축 작동, 빠른 축 차단; N=PM가 아닌 타입이 제공됩니다 |
| 4 전력 사용 | 0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=특정 |
| 5 섬유 종류 | PM460; PM630; PM780; PM980; PM1060; S=특정 |
| 6 패키지 크기 | T2=70x28x26mm; S=특정 |
| 7 돼지 꼬리 종류 | 00=공화섬유; 09=900um 느슨 파이프 |
| 8 섬유 길이 | 08=0.8m; 10=1m; S=특정 |
| 9 커넥터 타입 | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=특정 |
| 10 맥박의 최고 전력 | 00=연속파, 10=10kW, 20=20kW, SS=특정 |
|
|
