| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 3포트 TGG 편광 유지 광순환기 |
| 모크: | 1개 |
| 가격: | US$288-US$988 |
| 지불 조건: | T/T, 서부 동맹 |

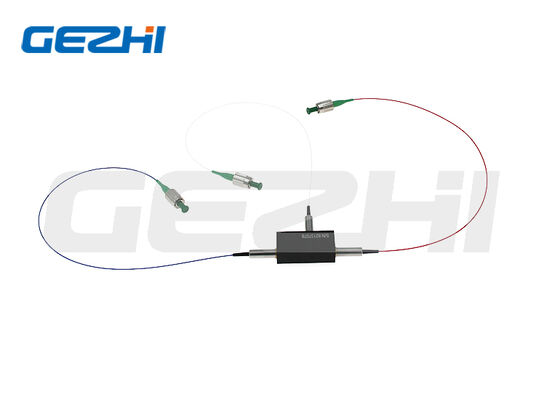

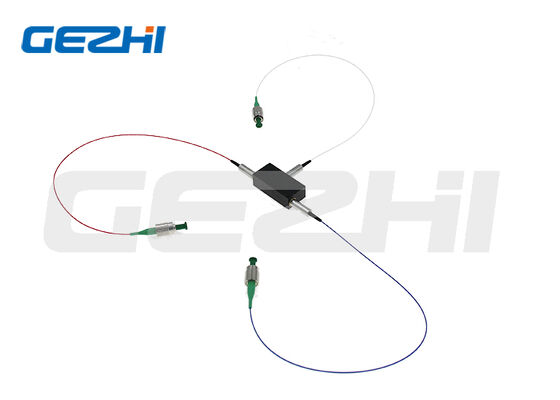

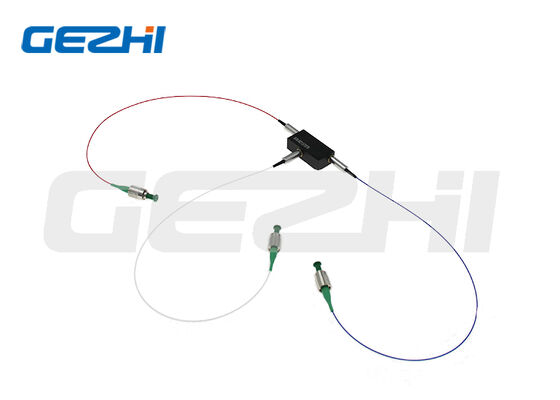

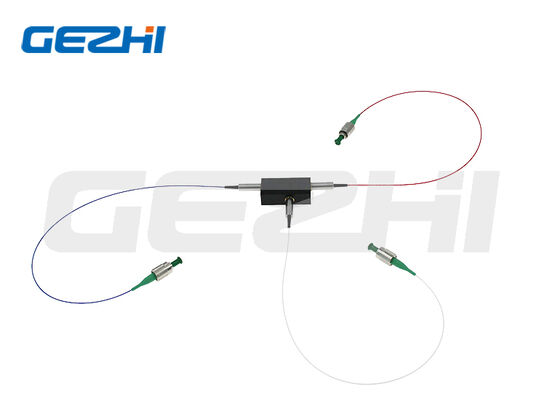

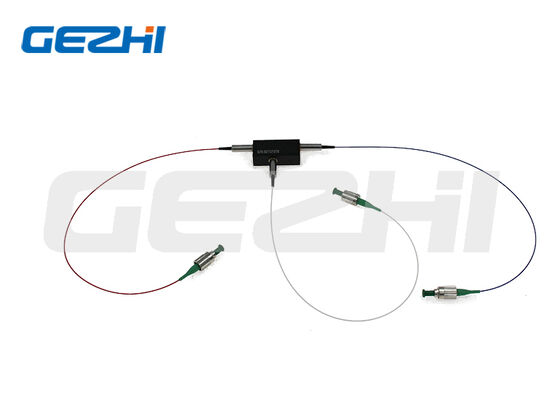

게지 광학 TGG 기반의 양극화 유지 광학 순환기는 고성능 테르비엄 갈륨 그라넷 자기 광학 크리스탈을 핵심 부품으로 채택합니다.그것은 532nm에서 1150nm까지 폭 넓은 파장 범위를 커버, 가시광선 및 근 적외선 일반 대역을 포함하여.
이 PM 순환기는 초하수 입기 손실, 우수한 고립, 높은 소멸 비율 및 높은 반환 손실을 특징으로합니다. 그것은 0.5W에서 20W까지 CW 전력 처리 지원합니다.그리고 양극화축 작업 모드 (B형 이중축 및 F형 느린축만)표준 70 × 28 × 26mm 컴팩트 패키지는 완전히 사용자 정의 가능한 피그테일 섬유, 섬유 길이, 커넥터 유형 및 펄스 피크 전력으로 제공됩니다.의료용 광학 기구 및 정밀 광학 시험 시스템.
|
매개 변수 |
단위 |
사양 |
|---|---|---|
|
작동 파장 |
nm |
532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 |
|
파장 대역폭 |
nm |
±5 / ±10 (파파에 따라) |
|
삽입 손실 |
dB |
≤1.5 (780~1150nm); ≤2.5 (532/635/680nm) |
|
최소 격리 |
dB |
≥20 / ≥22 |
|
극 고립 |
dB |
≥25 / ≥26 |
|
멸종 비율 (B형) |
dB |
≥18 |
|
멸종 비율 (형 F) |
dB |
≥ 20 |
|
수익 손실 |
dB |
≥45 |
|
크로스 스톡 |
dB |
≥45 |
|
최대 CW 전력 처리 |
W |
05 / 5 / 10 / 20 |
|
당기력 |
N |
≤5 |
|
작동 온도 |
°C |
0 ~ +60 |
|
저장 온도 |
°C |
-10 ~ +75 |
|
표준 패키지 크기 |
mm |
70×28×26 |
위의 사양은 연결 장치가 없는 장치에 적용됩니다. 연결 장치가 있으면 삽입 손실은 0.3dB 증가하고 반환 손실은 5dB 감소합니다.그리고 멸종률은 2dB로 떨어질 것입니다..
펄스 작동 응용 프로그램에서는 적절한 제품과 일치하기 위해 펄스 에너지와 최고 전력을 미리 알려주세요.
| 시리즈 번호 | 파라미터 항목 | 코드 정의 |
|---|---|---|
| ① | 항구 | 3 = 3-포트 |
| ② | 파장 | 532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 S = 사용자 지정 파장 |
| ③ | 축 정렬 | B = 두 축 모두 작동 F = 느린 축 작동, 빠른 축 차단 N = PM가 아닌 타입 |
| ④ | 전력 처리 | 0L = 0.5W 01 = 1W 10W = 10W 20W = 20W S = 사용자 지정 전력 |
| ⑤ | 섬유 종류 | PM460 / PM630 / PM780 / PM980 / PM1060 S = 맞춤형 섬유 |
| ⑥ | 패키지 크기 | T2 = 표준 70×28×26mm S = 맞춤형 패키지 크기 |
| ⑦ | 돼지 꼬리 종류 | 00 = 맨 섬유 09 = 900μm 느슨 튜브 |
| ⑧ | 섬유 길이 | 08 = 0.8m 10 = 1m S = 사용자 지정 길이 |
| ⑨ | 커넥터 타입 | FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = 커넥터 없이 사용자 지정 커넥터 / 맨 섬유 |
| ⑩ | 펄스 피크 전력 | 00 = 연속파 (CW) 10 = 10kW 최고 전력 20 = 20kW 최고 전력 SS = 사용자 지정된 펄스 전력 |
포장 정보 표
| 항목 | 세부 사항 |
|---|---|
| 용품 종류 | 개별 PE 봉지 또는 맞춤 포장 |
| 라벨 옵션 | 제품 라벨 / OEM 라벨 |
| 외면 상자 | 표준 수출 카튼 |
| 표본 지원 | 사용 가능 |
| 대량 공급 | 사용 가능 |
|
|
