| 브랜드 이름: | GEZHI or OEM |

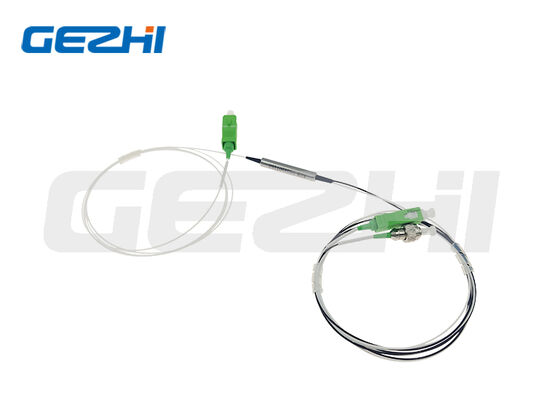

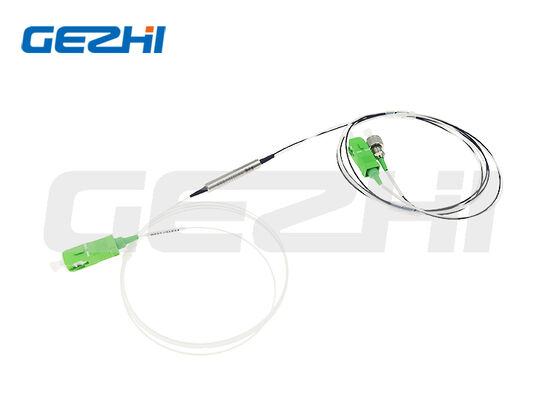

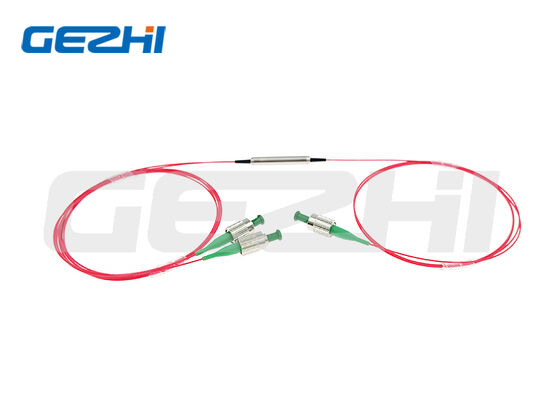

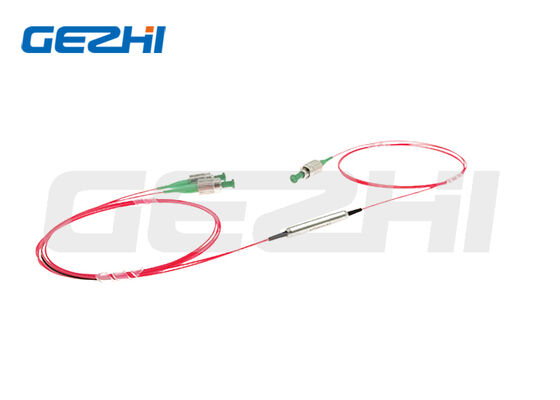

| 모델 번호: | 1×2 PM1550 DWDM 장치 |
| 모크: | 1PC |
| 가격: | US$288-US$988 |
| 지불 조건: | T/T, 서부 동맹 |
주요 특징 |
일반적인 응용 분야 |
| 낮은 삽입 손실 | CATV 광전송 시스템 |
| 높은 반사 손실 | 백본 밀도 WDM 전송 시스템 |
| 높은 소멸 비율 | EPON / GPON 수동 광 액세스 네트워크 |
| 파장 및 삽입 손실 모두에 대한 우수한 열 안정성 | 안정적인 편광이 요구되는 정밀 광학 테스트 시스템 |
| 다중 채널 간격 옵션: 50GHz / 100GHz / 200GHz | 안정적인 편광이 요구되는 정밀 광학 테스트 시스템 |
| 다양한 CW 전력 처리 등급; 고전력 사용을 위한 방열판 패키지 | 산업용 고출력 시나리오를 위한 연속 및 펄스 레이저 빔 분할/결합 |
| 컴팩트한 표준 금속 패키지: Φ5.5×35mm, 시스템 통합 용이 | |
| 맞춤형 피그테일, 광섬유 길이 및 광섬유 커넥터; 요청 시 1×N PM DWDM 모듈 이용 가능 |
3. 주요사양
| 매개변수 | 단위 | 50GHz | 100GHz | 200GHz |
|---|---|---|---|---|
| 채널 간격 | GHz | 50 | 100 | 200 |
| 채널 통과대역(@-0.5dB) | nm | >0.1 | >0.22 | >0.5 |
| 삽입 손실(패스 포트) | 데시벨 | ≤1.0 | ≤0.8 | ≤0.8 |
| 삽입 손실(반사 포트) | 데시벨 | ≤0.7 | ≤0.5 | ≤0.5 |
| 절연(패스 포트) | 데시벨 | ≥25 | ≥25 | ≥25 |
| 절연(반사 포트) | 데시벨 | ≥13 | ≥13 | ≥13 |
| 멸종 비율 | 데시벨 | ≥20 | ≥20 | ≥20 |
| 반사 손실 | 데시벨 | ≥50 | ≥50 | ≥50 |
| 파장 열 안정성 | nm/℃ | ≤0.003 | ≤0.003 | ≤0.003 |
| 삽입 손실 열 안정성 | 데시벨/℃ | ≤0.005 | ≤0.005 | ≤0.005 |
| 최대 CW 전력 처리 | 여 | 0.3 / 1 / 5 (옵션) | 0.3 / 1 / 5 (옵션) | 0.3 / 1 / 5 (옵션) |
| 인장하중 | N | ≤5 | ≤5 | ≤5 |
| 작동 온도 | ℃ | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| 보관 온도 | ℃ | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| 표준 패키지 차원 | mm | Φ5.5×35 | Φ5.5×35 | Φ5.5×35 |
위 사양은 커넥터가 없는 베어 장치에 적용됩니다. 커넥터를 장착하면 삽입 손실은 0.3dB 증가하고 반사 손실은 5dB 감소하며 소광비는 2dB 감소합니다.
방열판 패키지는 10W 이상의 전력을 사용하는 애플리케이션에 사용할 수 있습니다.
펄스 레이저 응용 분야의 경우 펄스 에너지와 피크 전력을 사전에 알려 주시기 바랍니다.
맞춤형 1×N PM DWDM 모듈을 사용할 수 있습니다. 해결 방법은 Gezhi Photonics에 문의하세요.
4. 주문 코드 정의표
모델 형식: PMDWDM-1-2-3-4-5-6-7-8-9
| 선택적 코드 및 해당 설명 | |
|---|---|
| ① 채널 간격 | 050=50GHz; 100=100GHz; 200=200GHz |
| ② 중심 파장 | C21=1560.61nm; C23=1558.98nm; S=고객이 지정한 파장 |
| ③ 작업축 | B=느린 축과 빠른 축 모두 실행 가능; F=느린 축만, 빠른 축은 차단됨 |
| ④ 섬유 종류 | PM1550; S=맞춤형 섬유 |
| ⑤ 파워 핸들링 | 0L=0.3W; 01=1W; 02=2W |
| ⑥ 패키지 크기 | S1=Φ5.5×35mm; S=맞춤형 패키지 크기 |
| 7 피그테일형 | 00=베어 섬유; 09=900μm 느슨한 관 |
| ⑧ 섬유 길이 | 08=0.8m; 10=1m; S=맞춤 길이 |
| ⑩ 커넥터 종류 | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=맞춤형 커넥터 |
5. 패키지 유형
6. 회사 소개
Gezhi Photonics Co.,Ltd는 1500평방미터의 운영 작업장을 소유하고 있으며 깨끗하고 먼지가 없으며 깔끔하고 계획된 공간을 사용합니다. GEZHI 제품을 신뢰할 수 있고 안정적이며 높은 품질로 만든 20년 경험의 기술 팀을 보유하고 있습니다. 또한 빠르고 효율적이며 자격을 갖춘 생산 분야에 160명의 경험이 풍부한 작업자가 있습니다. 높은 품질과 합리적이고 경쟁력 있는 가격으로 GEZHI 제품 용량이 증가합니다. Gezhi Photonics는 국제 및 국내 통신 사업자, 장비 공급업체, 대학, 과학 및 연구 회사와 계속 협력할 뿐만 아니라 사회적 재능, 정보 및 기술을 활용하여 기업 개발에 도움을 줍니다. 우수한 엔지니어링 서비스, 맞춤형 디자인, 기술 지원, 제품 검토, 신속한 샘플 프로토타이핑 및 대량 생산으로 고객을 위한 신속한 배송을 통해 유럽, 미국, 동남아시아, 중동 등 30개 이상의 국가 및 지역에 서비스를 제공하고 있습니다.
7. 우리의 인증서
|
|
