| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x2,2x2 PM 필터 연결기 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

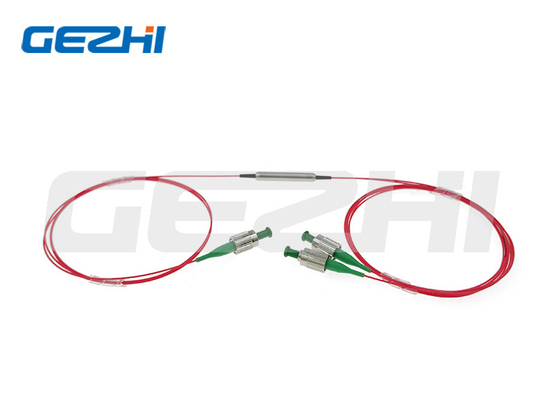

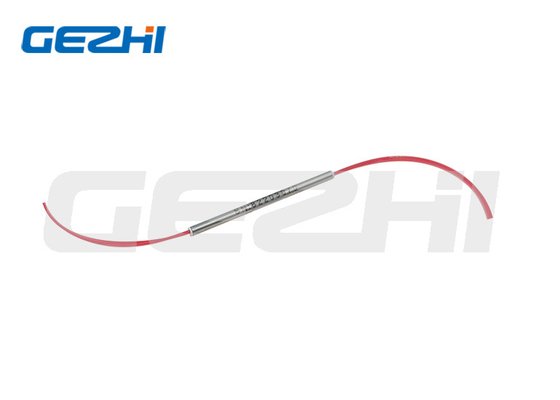

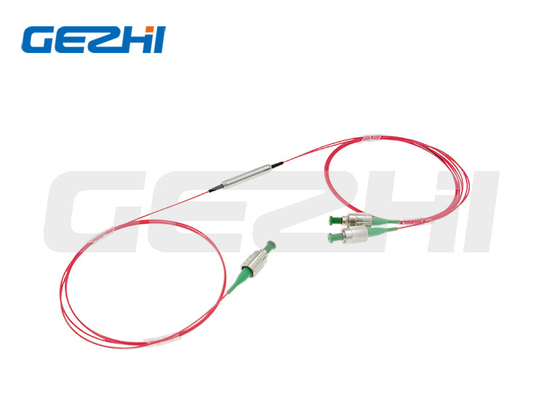

공장도 가격 1x2,2x2 분극화 유지 필터 연결기 사고 방식 1310/1480/1550/1940/2000nm
제품 개관
편광 유지 결합기는 높은 ER와 양극화를 보존하는 동안 광학 신호 스플리팅을 제공하는 극소 광 필터 유형 장치입니다. 편광 유지 결합기는 1%부터 50%까지 커플링 레이트의 것의 넓은 범위에서 이용 가능하고, 또한 1x2와 2x2 타입에 이용할 수 있습니다.

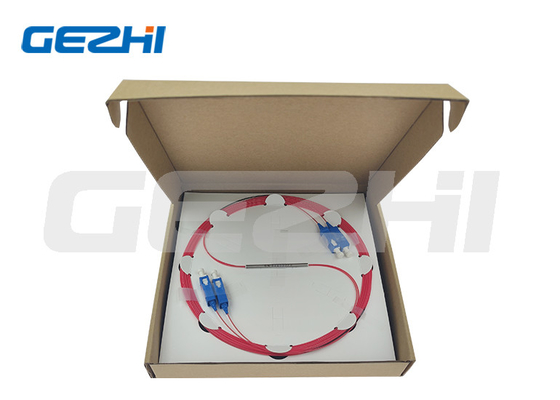

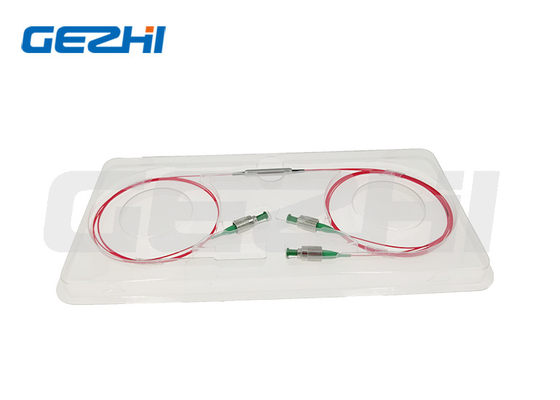

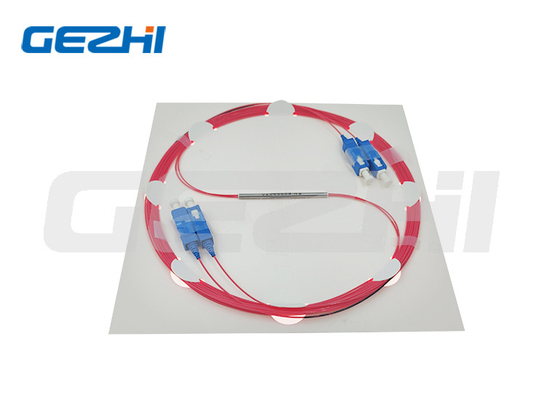

제품 포장
| 마무리품 | 이너 박스 | 박스 |
Application&Features
|
애플리케이션 |
특징 |
| 매개 변수 | 유닛 | 가치 | ||||
| 타입 | / | 1x2 또는 2x2 | ||||
| 중심 파장 | 별거 안 해 | 1310 | 1480 | 1550 | 1940 | 2000 |
| 작동 파장 범위 | 별거 안 해 | ±40 | ±40 | ±40 | ±40 | ±40 |
| 도청 커플링 레이트 | % | 1±0.5%, 5±1.0%, 10±2.0%, 및 50% | ||||
| 삽입 손실 | dB | IL은 커플링 레이트와 관계가 있었습니다 | ||||
| 초과 손실 | dB | 1x2 :≤0.7 ; 2x2 :≤1.0 | 1x2 :≤1.2 ; 2x2 :≤1.5 | |||
| (단지 50/50을 위한) 균일성 | dB | 1x2 :≤0.4 ; 2x2 :≤0.6 | 1x2 :≤0.6 ; 2x2 :≤0.8 | |||
| 소광비 | dB | 1x2 :≥20 ; 2x2 :≥18 | 1x2 :≥18 ; 2x2 :≥17 | |||
| 반사 특성 | dB | ≥50 | ||||
| 맥스 파워 핸들링 (CW) | Ｗ | 0.5, 1, 2 또는 5 | ||||
| 인장 하중 | 엔 | ≤5 | ||||
| 작동 온도 | Ｃ | -5~+75 | ||||
| 저장 온도 | Ｃ | -40~+85 | ||||
기록 :1. 특화는 이용 가능합니다. 연결기 채무 불이행 슬로우 축 정렬 키
연결기로 면, 위에서 말한 상술은 연결기 없이 기기를 위한 것입니다, IL이 0.3dB 더 높은, 반사 특성일 것이고와 함께 있고 5dB와 소광비를 감소시키고 2dB를 감소시킬 것입니다.
2.>10W 고출력 애플리케이션을 위해, 우리는 방열 패키지를 사용할 것입니다
3.만약 펄스 응용이 있다면, 우리에게 펄스 에너지와 피크 전력을 알려주기 위해 확신하세요.
차원
명령 정보
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Wavelength : | 1310=1310nm ; 1480=1480nm ; 1550=1550nm ; 1940=1940nm ; 2000=2000nm ; S=Specify |
| ②Configuration 타입 : | 12=1x2, 22=2x2 |
| ③Coupling 비율 : | 50=50/50; 40=40/60; 30=30/70; 20= : 20/80; 10=10/90; 01=1/99; S=Specify |
| ④Working 주축 : | B=Both 주축 워크이링, F=Slow 주축 작업, 차단된 고정 축 |
| ⑤Fiber 타입 : | PM1300 ; PM1550 ; PM1950 ; S=Specify |
| ⑥Power가 취급됩니다 : | 0L=0.5W ; 01=1W ; 02=2W |
| ⑦Package 차원 : | S1=5.5x35mm ; S=Specify |
| ⑧Pigtail 타입 : | 00=bare 섬유 ; 09=900um 루즈 튜브 |
| ⑨Fiber 길이 : | 08=0.8m ; 10=1m ; S=Specify |
| ⑩Connector 타입 : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
|
|
