| Brand Name: | GEZHI or OEM |
| 모델 번호: | PM CWDM |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

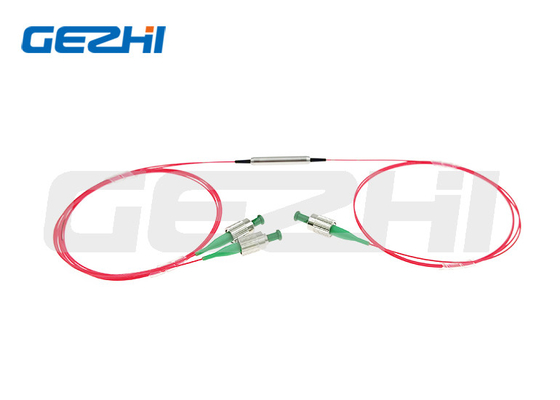

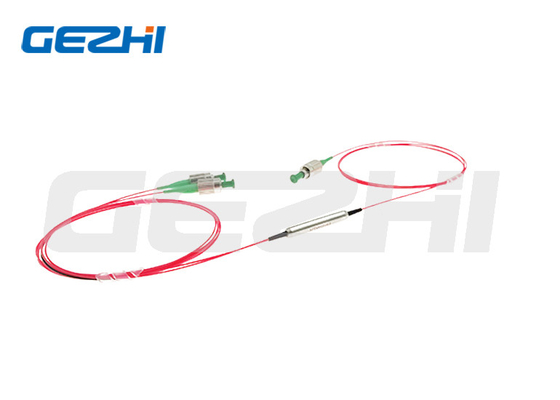

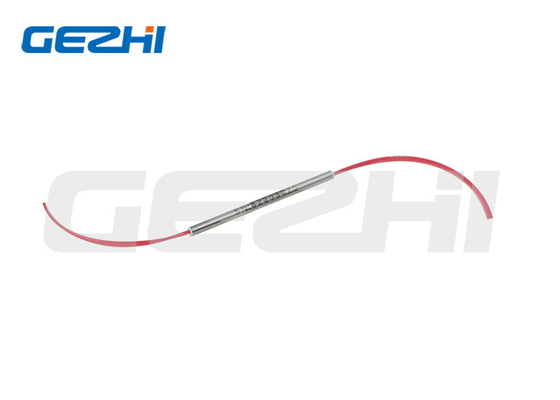

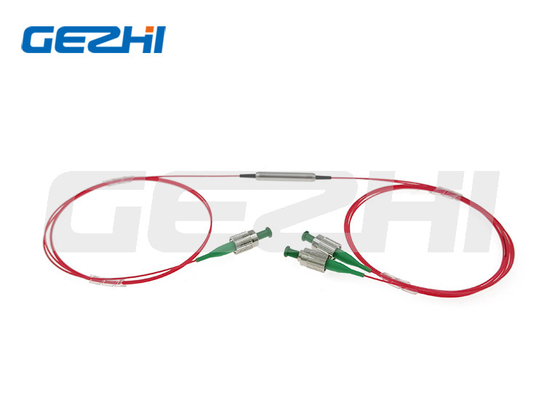

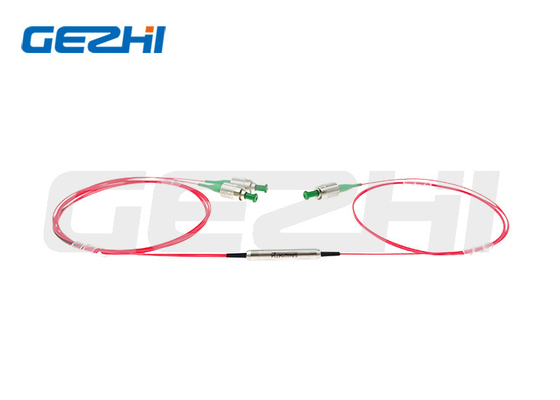

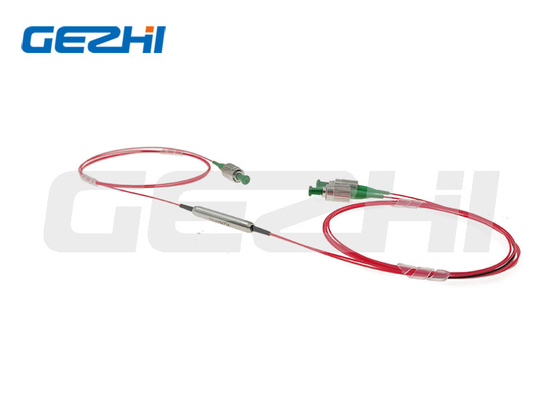

CWDM / OADM 네트워크를 위해 조잡한 WDM을 유지하는 1260nm~1620nm 편광
제품 개관
분극화 유지 시체 파장 분할 다중화 필터는 설계되고 국제 기준으로 제조됩니다. 장치는 넓은 통과대역, 저삽입 손실, 하이 채널 차단과 우수한 환경적 안정성을 달성하기 위해 환경적으로 안정적 박막 필터와 진보된 패키징 기술 기술을 사용합니다. 그들이 작동하는데 개별적으로 사용되 라고 싱글 채널이 덧붙입니다 또는 기능을 떨어뜨리거나, CWDM 시스템에서 다중 채널 애플리케이션을 위한 순서 안으로 종속접속될 수 있으세요. 그것은 또한 에드패스와 섬유 레이저 시스템에서 불필요한 소음 신호를 차단하는데 사용됩니다.
요소는 고분리, 저삽입 손실, 높은 소광비, 우수한 환경적 안정성과 고출력 취급 능력으로 묘사됩니다.
애플리케이션
CWDM 시스템
CWDM / OADM 모듈
CWDM / OADM 네트워크
특징
저삽입 손실 & 차단
고수익 손실
높은 신뢰도 & 안정성
넓은 전송폭
품질 규격
| 매개 변수 | 유닛 | 가치 | |
| 중심 파장 | 별거 안 해 | ITU 또는 ITU+1 | |
| 작동 파장 | 별거 안 해 | 1260~1460 또는 1460~1620 또는 1260~1620 | |
| 채널 공간 | 별거 안 해 | 20 | |
| 민. 채널 대역폭 @λc | 별거 안 해 | ±6.5 | |
| 맥스. 채널 평탄성 | 별거 안 해 | 0.4 | |
| 맥스. 23C에 있는 삽입 손실 | 전송 채널 | dB | 0.6 |
| 반영 채널 | dB | 0.4 (1260~1460 또는 1460~1620) 또는 0.6 (1260~1620) | |
| 민. 23C에 있는 차단 | 인접채널 | dB | 30 |
| 인접하지 않는 채널 | dB | 40 | |
| 반영 채널 | dB | 12 | |
| 민. 반사 특성 | dB | 50 | |
| 민. 23C에 있는 소광비 | dB | 20 | |
| 맥스. 사고 방식 열 안정성 | nm/C | 0.003 | |
| 맥스. 삽입 손실 열 안정성 | dB/C | 0.005 | |
| 맥스. 파워 핸들링 (CW) | mW | 500 | |
| 작동 온도 | Ｃ | 0~+70 | |
| 저장 온도 | Ｃ | -40~+85 | |
연결기로, IL은 더 높은 0.3dB이고, RL이 5dB 낮고, ER가 2dB 낮습니다.
커넥터키는 슬로우 축과 일직선을 이룹니다.
차원
명령 정보
| PMCWDM-11-234-555-67-8-999 | |
| 11 - 중심 파장 : | 27=1270nm 또는 1271nm,..., 61=1610nm 또는 1611nm, SS=Specified |
| 2 - 작동 파장 : | F=Full 물결 (1260nm~1620nm), H=Half 물결 (1260~1460 또는 1460~1620) |
| 3 - 포토형 : | 3=1x2 |
| 4 - 신호를 위한 작동축 : | 차단된 B=Both 주축 작업, F=Fast 주축 |
| 555 - 섬유형 : | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - 패키지 치수 : | 0=φ5.5x35mm, S=Specified |
| 7 - 피크테일 형 : | 0=250μm 극소량의 섬유, 1=900μm 루즈 튜브 |
| 8 - 화이버 길이 : | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - 접속구의 형태 : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
