| 브랜드 이름: | GEZHI or OEM |

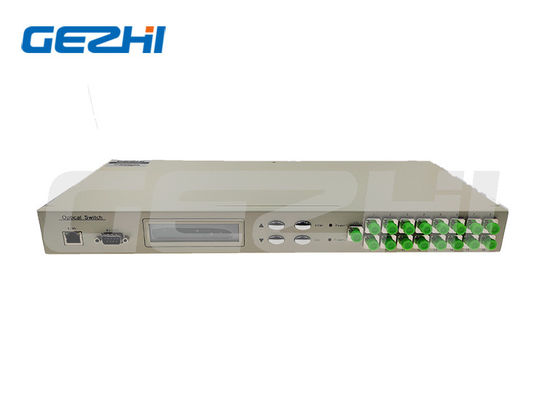

| 모델 번호: | 1x16 MEMS 광 스위치 랙마운트 |
| 모크: | 1PC |
| 가격: | US$369-US$2056 |
| 지불 조건: | T/T, 서부 동맹 |
GEZI의 MEMS 광 스위치는 통합 실리콘 MEMS 기술을 사용하며, 1x4에서 1x256까지 다채널 구성과 8x8, 16x16, 16x64를 포함한 매트릭스 MxN 구성에서 사용할 수 있습니다.그리고 64x64 채널스위치 패키지는 CMOS / TTL 호환 드라이버를 포함하고 1xN 또는 Nx1 지향에서 사용할 수있는 양방향 작동 기능을 갖추고 있습니다.
이 MEMS 1xN 광학 스위치는 뛰어난 광학 성능과 긴 수명 동안 높은 신뢰성을 제공합니다.그리고 다른 산업.
| 매개 변수 | 단위 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
|---|---|---|---|---|---|---|---|---|---|
| 파장 범위 | nm | MM에 850/1310 또는 SM에 1260~1650 또는 사용자 정의 | |||||||
| 파장 테스트 | nm | 850/1310, 1310/1550 또는 주문 | |||||||
| 삽입 손실 (최대) | dB | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤ 20 | ≤ 22 | ≤ 24 |
| 수익 손실 | dB | MM ≥ 30, SM ≥ 45 | |||||||
| 크로스 스톡 | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| 반복 가능성 | dB | ≤0.02 | |||||||
| 전환 시간 | ms | ≤8 (접근 채널) | |||||||
| 광전력 | mW | ≤ 500 | |||||||
| 섬유 종류 | 음 | 9/125 | |||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 사용자 정의 | |||||||
| 모니터 포트 | / | RJ45 & RS232 또는 사용자 정의 | |||||||
| 작동 전원 공급 장치 | V | AC:220V (50/60Hz) 또는 DC:36V~72V | |||||||
| 작동 온도 | °C | -10~+60 | |||||||
| 저장 온도 | °C | -40~+85 | |||||||
| 래크 마운트 크기 | mm | 1U L483XW230XH44.5 (최고 32 채널) 사용자 정의 가능 2U L483XW230XH89 (최고 128 채널) 사용자 정의 가능 3U L483XW230XH133.5 (최고 256 채널) 사용자 정의 가능 |
|||||||
주문 형식: MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | 모드 | 파장 | 패키지 | 섬유 종류 | 전원 공급 | 커넥터 |
|---|---|---|---|---|---|---|
| 1x4 1x8 1x16 1x32 1x64 1x128 |
S=특정 S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=특정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=특정 |
M5=50/125 M6=62.5/125 S9=9/125 S=특정 |
AC=일용 85~265V DC=일용 36~72V AA=이중 85~265V DD=이중 36~72V AD=AC85~265V+DC36~75V |
00=무함께 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=특정 |
|
|
