| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | MEMS-D- |
| 모크: | 1개 |
| 가격: | US$188-US$688 |
| 배달 시간: | 2~3주 |

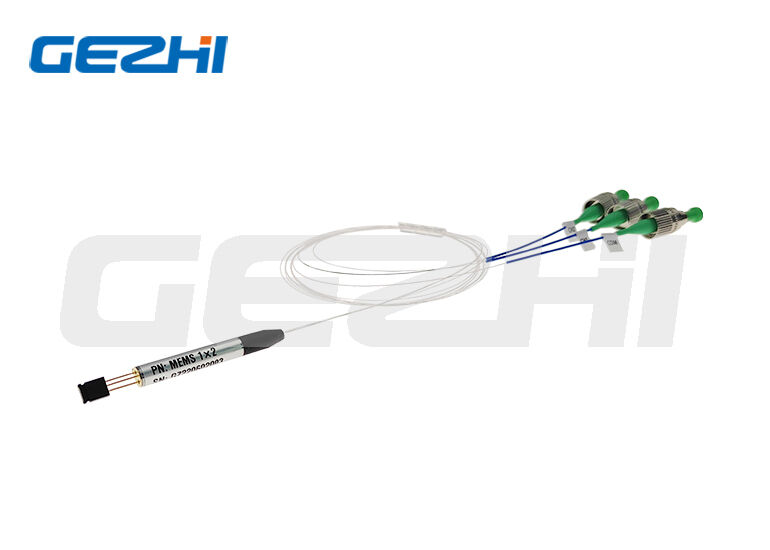

Gezhi Photonics 1×N MEMS 광식 스위치는 광섬유 통신, PON 네트워크, 광학 기기 및 네트워크 모니터링 시스템에 설계된 미니어처 MEMS 광식 스위칭 구성 요소입니다.이 비 랩 MEMS 광 스위치는 단일 모드 (최대 1 × 64 채널) 및 멀티 모드 (최대 1 × 16 채널) 두 시리즈를 제공합니다, 초소형 실린더형 가구, 빠른 전환 속도, 낮은 삽입 손실,우수한 파장/열/극화 의존적 손실 성능과 최대 1000억 번의 전환 시간까지의 초장기 서비스 수명.
| 1초밀집형 실린더 구조 | 두 가지 크기 사양: Φ5.5×42mm (N≤7 채널), Φ6.0×47mm (8≤N≤64 채널), 컴팩트 광 모듈의 작은 발자국 |
| 2- 초고속 전환 시간 | 스위치 시간 ≤8ms, 실시간 네트워크 보호를 위한 즉각 광 경로 스위치 |
| 3. 낮은 삽입 손실 | 각기 다른 채널 수를 위한 점진적 손실 설계, 단일 모드 1×2 단지 ≤0.8dB 삽입 손실 |
| 4.최고 광학 일관성 지수 | WDL≤0.3dB, TDL≤0.3dB, PDL≤0.1dB, 반복성 ≤±0.05dB, 안정적인 신호 전송 |
| 5고도의 고립 및 반환 손실 | 회귀 손실 ≥50dB (일자 모드), 교차 음성 ≥45~50dB, 효과적으로 광 신호 교차 음성 간섭을 피합니다. |
| 6.우주 긴 사용 기간 | 내구성 ≥100억 회전 전환, 안정적인 장기 작동 |
| 7광범위한 운영 환경 적응력 | 작동 온도: -20°C ~ +85°C, 저장 온도: -40°C ~ +85°C, 습도 5% ~ 95% RH |
| 8.불연속 스위치 모드, 제어 전압 ≤60V, 최대 레이어 광 전력 500mW | |
광 통신 및 광 시험 산업에 완전히 적용됩니다. 주요 시나리오:
| 매개 변수 | 단위 | 기술 지수 |
|---|---|---|
| 작동 파장 | - | O 대역 (1290~1330nm), L+ 대역 (1625~1650nm) |
| 삽입 손실 | dB | 1×2 ≤0.8;3≤N≤8 ≤1.0;17≤N≤32 ≤1.5;33≤N≤64 ≤1.7 |
| WDL | dB | ≤0.3 |
| TDL | dB | ≤0.3 |
| PDL | dB | ≤0.1 |
| 수익 손실 | dB | ≥50 |
| 크로스 스톡 | dB | 2≤N≤32 ≥50;33≤N≤64 ≥45 |
| 반복 가능성 | dB | ≤±0.05 |
| 전환 시간 | ms | ≤ 8 |
| 기계적 내구성 | 시간 | ≥10000,000,000 |
| 제어 전압 | V | ≤ 60 |
| 전환 모드 | - | 턱이 없는 것 |
| 최대 광전력 | mW | ≤ 500 |
| 작동 온도 | °C | -20 ~ +85 |
| 저장 온도 | °C | -40 ~ +85 |
| 작동 습도 | % RH | 5 ~ 95 |
| 차원 | mm | N≤7: Φ5.5×42;8≤N≤64: Φ6.0×47 |
| 매개 변수 | 단위 | 기술 지수 |
|---|---|---|
| 작동 파장 | nm | 850±30, 1310±30 |
| 삽입 손실 | dB | N≤12 ≤1.0;13≤N≤16 ≤1.2 |
| WDL | dB | ≤0.3 |
| TDL | dB | ≤0.4 |
| PDL | dB | ≤0.2 |
| 수익 손실 | dB | ≥ 30 |
| 반복 가능성 | dB | ≤±0.05 |
| 전환 시간 | ms | ≤ 8 |
| 기계적 내구성 | 시간 | ≥10000,000,000 |
| 제어 전압 | V | ≤ 60 |
| 전환 모드 | - | 턱이 없는 것 |
| 최대 광전력 | mW | ≤ 500 |
| 작동 온도 | °C | -20 ~ +85 |
| 저장 온도 | °C | -40 ~ +85 |
| 작동 습도 | % RH | 5 ~ 95 |
| 차원 | mm | N≤7: Φ5.5×42;8≤N≤16: Φ6.0×47 |
모델 코드 형식: MEMS-D-[채널]-[파파수]-[섬유 종류]-[섬유 지름]-[섬유 길거리]-[연결기]
| 채널 코드: | 02=1×2, 04=1×4, 08=1×8, 16=1×16 |
| 파장 코드: |
85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, |
| 섬유 종류: | 5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=개인용 섬유 |
| 섬유 지름: | 25=250μm 코팅, X=자격화 |
| 섬유 길이: | 05=0.5m, 10=1.0m, X=특별 길이 |
| 커넥터: | 00=아무도, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC |
예제: MEMS-D-16-15-9-25-10-LA → 1×16 단일 모드 1550nm, 9/125 섬유, 250μm 코팅, 1m 섬유, LC/APC 커넥터
A: 우리의 MEMS 1×N 섬유 스위치는 주로 PON 네트워크 액세스, 섬유 링크 보호, 광학 테스트 도구 및 섬유 네트워크 모니터링에 사용됩니다.멀티 채널 광 신호의 자동 라우팅 전환을 실현하기 위해.
A: 단일 모드 버전은 최대 1 × 64 채널을 지원합니다. 멀티 모드 버전은 최대 1 × 16 채널을 지원합니다.
A: 우리의 모든 MEMS-D 시리즈는 잠금하지 않는 스위치 모드를 채택하고, 제어 전압은 ≤60V입니다.
A: 기계적 내구성은 1000억 회전 이상이고 산업용으로 지속적으로 사용할 수 있는 긴 수명입니다.
A: FC, SC, LC PC/APC 커넥터를 지원합니다. 커넥터가 없는 맨 섬유도 선택적입니다.
제조사: Gezhi Photonics Co.,Ltd
글로벌 광섬유 통신 산업에 대한 MEMS 광 스위치, 광섬유 결합기, 광적 수동 부품 전문 공급자. 사용자 지정 사양, OEM & ODM 서비스 제공. 공식 웹 사이트:www.gezhiphotonics.com
|
