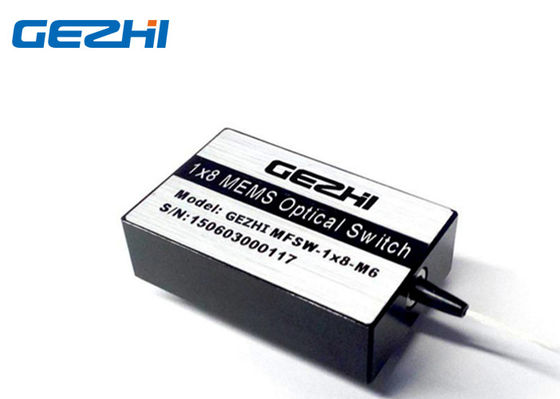

소형 1x8 MEMS 광섬유 스위치 마이크로 전기판 기계적인 체계 광학 스위치
GEZHI 1x8 광섬유 스위치는 마이크로 전기판 Mechnaical 체계 (MEMS) 칩을 이용합니다. 24port까지 이 광학 스위치 제안 다 채널. 빠른 엇바꾸기 시간으로, 고품질 특징. 이 모든 광학적인 스위치는 양지향성 이고 1xN 또는 Nx1에서 방향 사용될 수 있습니다.
특징
스몰 패키지
MEMS 기술에 기초
높은 안정성, 높은 신뢰성
비 걸쇠를 걸기
광학적인 경로에 에폭시 자유로운
신청
DWDM 네트워크
채널 감시자
실험실에 있는 연구 및 개발
구성 OADM
명세
| 모수 | 단위 | GZ-FSW-MEMS-1×N (N≤24) | |
| 파장 범위 | nm | SM | MM |
| 1310±20 또는 1550±20 또는 1625±20 | 850±20 또는 1310±20 또는 1550±2 | ||
| 파장을 시험하십시오 | nm | 1310 / 1550년/1625년 | 850 / 1310년/1550년 |
| 삽입 Loss1, 2 | dB |
1.0 (TYP) 1.2 (MAX) N≤16 1.2 (TYP) 1.8 (MAX) N≤24 |
0.8 (TYP) 1.0 (MAX) N≤8 1.0 (TYP) 1.5 (MAX) N≤12 |
| 반환 Loss1,2 | dB | ≥40 | ≥25 |
| Crosstalk1 | dB | ≥50 | ≥30 |
| WDL | dB | ≤0.3 | |
| PDL | dB | ≤0.15 | |
| 반복성 | dB | ≤±0.05 | |
| 전력 공급 | V | 5~12 | |
| 내구성 | 주기 | ≥109 | |
| 시간을 전환하십시오 | Ms | ≤20 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -5~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 차원 | mm | (유형 아) 39.1 (L) x 24.7 (W) x 11 (H) ±0.2 | |
| (유형 B) 65 (L) x 24.7 (W) x 11 (H) ±0.2 | |||
|
주: 1. 작용 온도와 SOP 안에. 2. 연결관을 제외하고. |
|||
핀 지정
MS1
| Pin | 이름 | 묘사 | 입력/출력 | 명세 | 단위 |
| 1 | NC | 연결하지 않는 | |||
| 2 | VCC | 전력 공급 | 에서 | 5~12 | VDC |
| 3 | /STROBE | 스트로브 신호, 떨어지는 가장자리 능동태 | 에서 | TTL | |
| 4 | GND | 배경 | 에서 | ||
| 5 | D0 | Data0 입력 | 에서 | TTL | |
| 6 | D1 | Data1 입력 | 에서 | TTL | |
| 7 | D2 | Data2 입력 | 에서 | TTL | |
| 8 | NC | 연결하지 않는 | |||
| 9 | TXD | RS232는 전달합니다 | 밖으로 | TTL | |
| 10 | RXD | RS232는 받습니다 | 에서 | TTL | |
| 11 | GND | 배경 | 에서 | ||
| 12 | NC | 연결하지 않는 | |||
| 13 | D3 | Data3 입력 | 에서 | TTL | |
| 14 | /RESET | 기계설비 리셋, 낮게 논리 능동태 | 에서 | TTL |
MS2
| Pin | 이름 | 묘사 | 입력/출력 | 명세 | 단위 |
| 1 | NC | 연결하지 않는 | |||
| 2 | VCC | 전력 공급 | 에서 | 5~12 | VDC |
| 3 | NC | 연결하지 않는 | |||
| 4 | GND | 배경 | 에서 | ||
| 5 | A0 | I2C주소A0 | 에서 | TTL | |
| 6 | SDA | I2C자료 | IN/OUT | TTL | |
| 7 | SCL | I2C시계 | 에서 | TTL | |
| 8 | NC | 연결하지 않는 | |||
| 9 | NC | 연결하지 않는 | |||
| 10 | NC | 연결하지 않는 | |||
| 11 | GND | 배경 | 에서 | ||
| 12 | NC | 연결하지 않는 | |||
| 13 | A1 | I2C주소A1 | 에서 | TTL | |
| 14 | /RESET | 기계설비 리셋, 낮게 논리 능동태 | 에서 | TTL |
순서 정보
GZ MMS 1x8 x x xx xx x
| 형태 | 채널 | 파장 | 섬유 유형 | 섬유 길이 | 연결관 | 유형을 통제하십시오 |
|
MMS=Mini MEMS 스위치 |
1xN N를, N≤24 지정하십시오 |
85=850nm |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
|
|
