| Brand Name: | GEZHI or OEM |
| 모델 번호: | PM FWDM |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

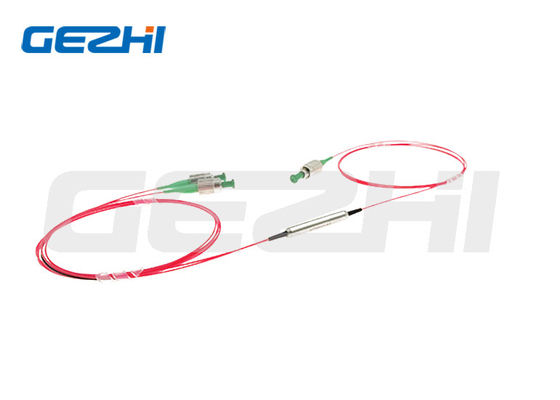

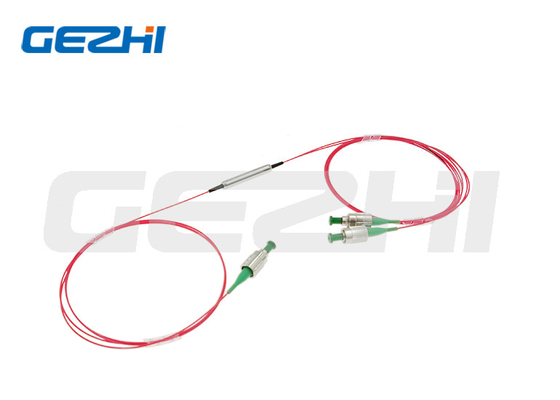

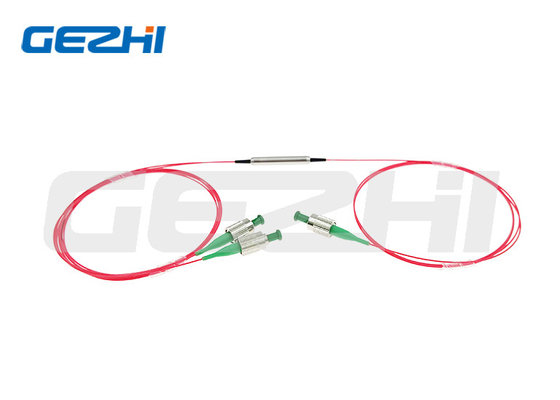

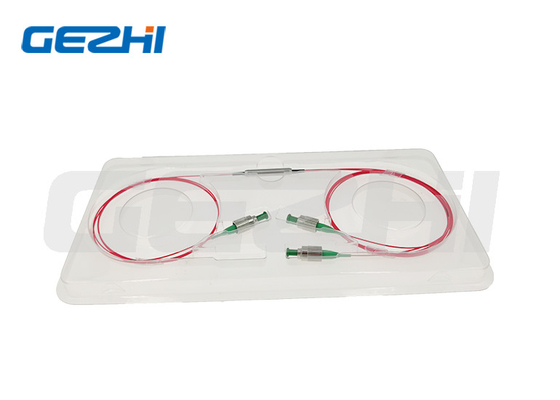

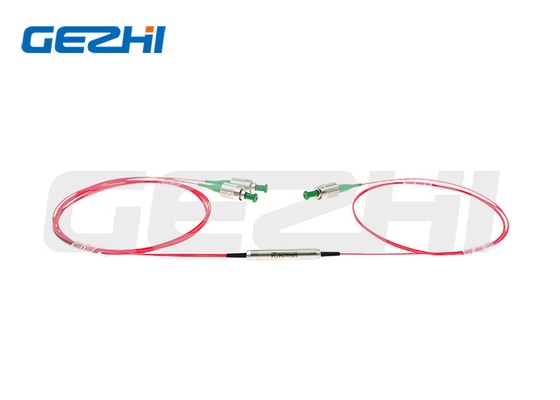

CATV 시스템을 위한 필터 파장 분할 다중화기를 유지하는 1x2 편광
제품 개관
신호 분극화를 유지하는 동안 필터 WDM 시리즈를 유지하는 편광은 파장 분할 다중화 방식을 제공합니다. PM FWDM은 환경적으로 안정적 박막 필터 기술을 기반으로 하고, 높은 소광비와 저삽입 손실과 고수익 손실로 묘사됩니다. 그들은 고속도 파장 분할 다중화 통신망 시스템에 이상적입니다.신호 분극화를 유지하는 동안 필터 WDM 시리즈를 유지하는 편광은 파장 분할 다중화 방식을 제공합니다.
애플리케이션
CATV 시스템
CWDM / DWDM 모듈
에폰 / GPON 네트워크
특징
저삽입 손실
고수익 손실
높은 신뢰도 & 안정성
품질 규격
| 매개 변수 | 유닛 | 가치 | ||||||
| 타입 | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| 전송 파장 | 별거 안 해 | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| 반사 파장 | 별거 안 해 | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
맥스. 삽입 손실 23C에 |
전송 채널 | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| 반영 채널 | dB | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| 민. 전송 차단 @Reflection | dB | 30 | 30 | 30 | 30 | 25 | ||
| 민. 반영 차단 @Transmission | dB | 15 | 15 | 15 | 15 | 12 | ||
| 맥스. 채널 평탄성 | dB | 0.4 | ||||||
|
민. 소광비 23C에 |
전송 채널 | dB | 20 | |||||
| 반영 채널 | dB | 18 | ||||||
| 맥스. 사고 방식 열 안정성 | nm/C | 0.003 | ||||||
| 맥스. 삽입 손실 열 안정성 | dB/C | 0.005 | ||||||
| 민. 23C에 있는 반사 특성 | dB | 50 | ||||||
| 맥스. 파워 핸들링 (CW) | mW | 500 | ||||||
| 맥스. 인장 하중 | 엔 | 5 | ||||||
| 작동 온도 | Ｃ | 0~+70 | ||||||
| 저장 온도 | Ｃ |
-40~+85 |
||||||
연결기로, IL은 더 높은 0.3dB이고, RL이 5dB 낮고, ER가 2dB 낮습니다.
커넥터키는 슬로우 축과 일직선을 이룹니다.
차원
명령 정보
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111년 - 사고 방식 : | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - 펌프 유형 : | F=Forward, B=Backward |
| 3 - 신호 루트를 위한 작동축 : | 차단된 B=Both 주축 작업, F=Fast 주축 |
| 444 - Com & 통과를 위한 섬유형 : | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - 레프를 위한 섬유형 : | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - 패키지 치수 : | 0=φ5.5x35mm, S=Specified |
| 7 - 피크테일 형 : | 0=bare 섬유, 1=900μm 루즈 튜브 |
| 8 - 화이버 길이 : | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - 접속구의 형태 : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
