| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | PM FWDM |
| 모크: | 1대 pc |
| 가격: | US$288-US$988 |
| 지불 조건: | T/T, 서부 동맹 |

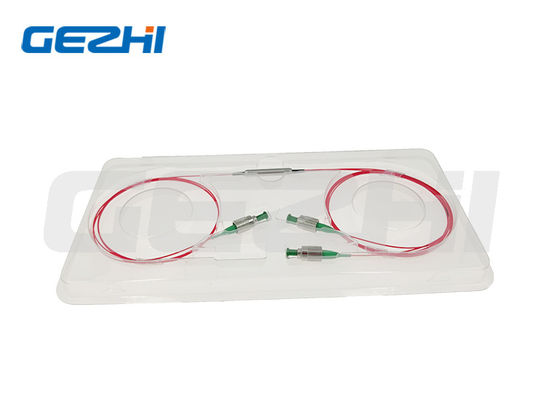

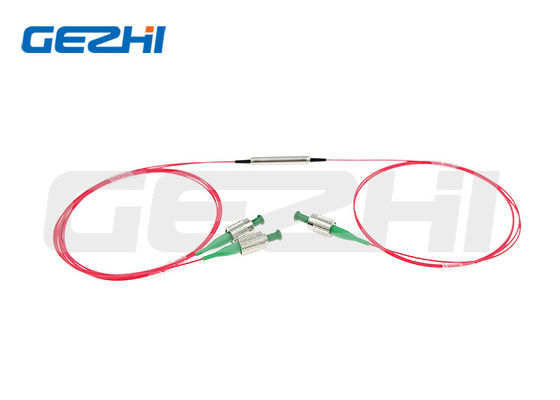

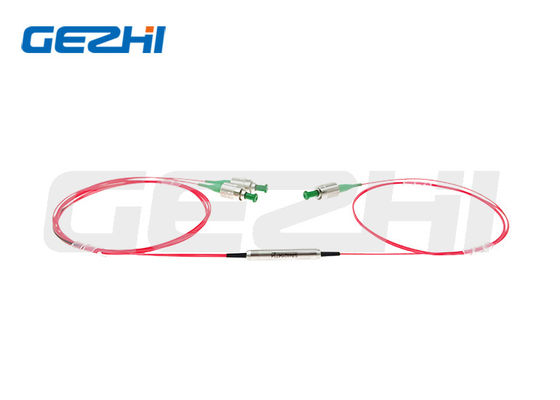

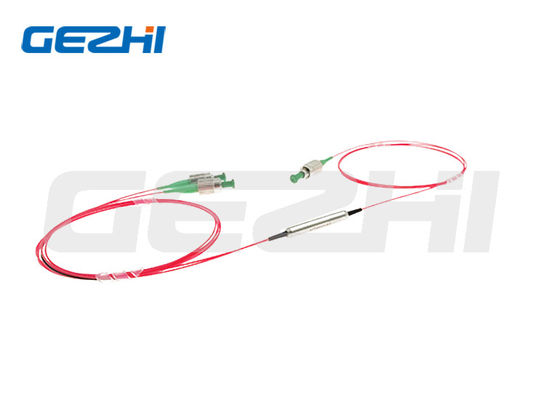

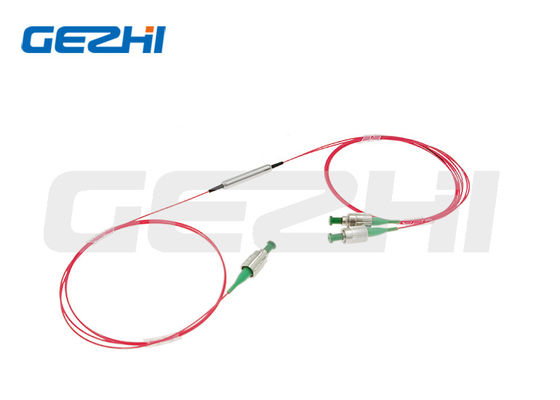

편광 유지 필터 WDM 시리즈는 신호 편광을 유지하면서 파장 분할 다중화를 제공합니다. PM FWDM은 환경적으로 안정적인 박막 필터 기술을 기반으로 하며 높은 소멸비, 낮은 삽입 손실 및 높은 반사 손실을 특징으로 합니다. 고속 WDM 네트워크 시스템에 이상적입니다.
| 매개변수 | 단위 | 값 | |
|---|---|---|---|
| 유형 | - | 1064/980 | 1550/980 | 1550/1064 | 1550/1480 | 2000/1550 | |
| 전송 파장 | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | |
| 반사 파장 | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | |
| 최대 삽입 손실 (23℃) | 전송 채널 | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| 반사 채널 | dB | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | |
| 최소 전송 격리 @반사 | dB | 30 | 30 | 30 | 30 | 25 | |
| 최소 반사 격리 @전송 | dB | 15 | 15 | 15 | 15 | 12 | |
| 최대 채널 평탄도 | dB | 0.4 | |
| 최소 소멸비 (23℃) | 전송 채널 | dB | 20 |
| 반사 채널 | dB | 18 | |
| 최대 파장 열 안정성 | nm/℃ | 0.003 | |
| 최대 삽입 손실 열 안정성 | dB/℃ | 0.005 | |
| 최소 반사 손실 (23℃) | dB | 50 | |
| 최대 전력 처리 (CW) | mW | 500 | |
| 최대 인장 하중 | N | 5 | |
| 작동 온도 | ℃ | 0~+70 | |
| 보관 온도 | ℃ | -40~+85 |
커넥터 포함 시, IL은 0.3dB 증가, RL은 5dB 감소, ER은 2dB 감소합니다.
커넥터 키는 느린 축에 정렬됩니다.
PMFWDM-1111-23-444-555-67-8-999
| 코드 세그먼트 | 설명 |
|---|---|
| 1111 - 파장 | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=지정 |
| 2 - 펌프 유형 | F=순방향, B=역방향 |
| 3 - 신호 경로 작동 축 | B=양축 작동, F=고속 축 차단 |
| 444 - 통신 및 통과용 광섬유 유형 | 001=PM1550, 003=PM980, 045=PM1950, SSS=지정 |
| 555 - 반사용 광섬유 유형 | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=지정 |
| 6 - 패키지 치수 | 0=φ5.5x35mm, S=지정 |
| 7 - 피그테일 유형 | 0=베어 광섬유, 1=900μm 루즈 튜브 |
| 8 - 광섬유 길이 | 0.8=0.8m, 1.0=1m, S=지정 |
| 999 - 커넥터 유형 | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=없음, S=지정 |
|
|
