| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | PM은 WDM을 녹였습니다 |
| 모크: | 1대 pc |
| 가격: | US$288-US$988 |
| 지불 조건: | T/T, 서부 동맹 |

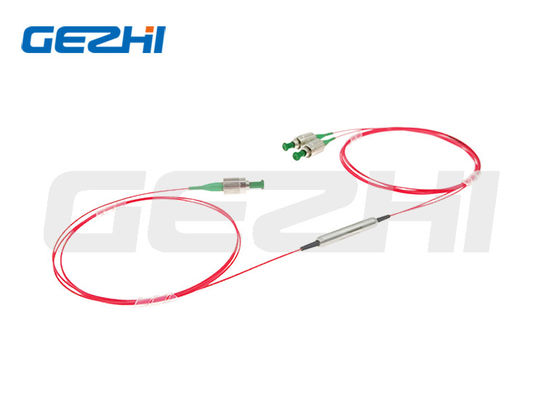

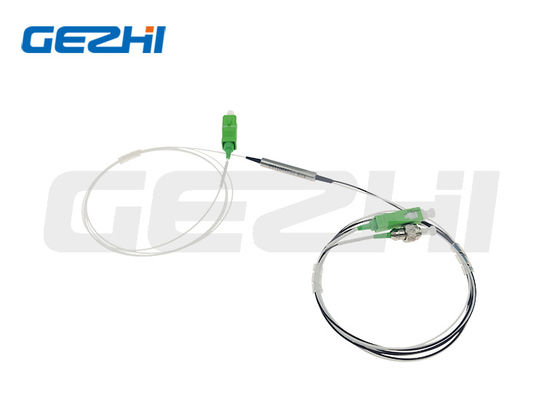

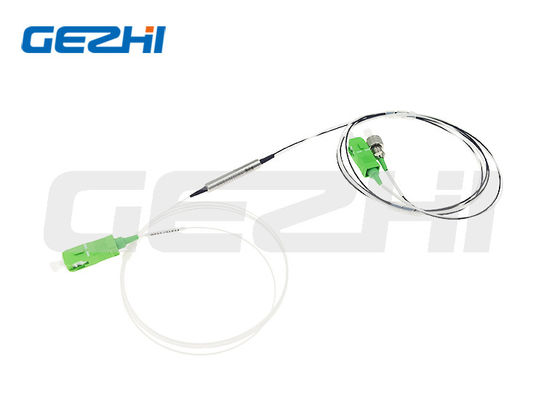

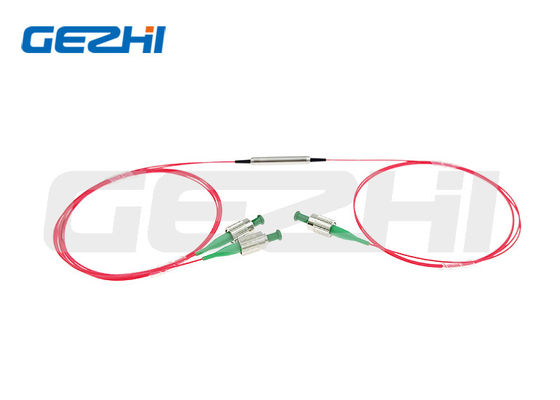

Gezhi Photonics는 독특한 융합 기술과 편광 유지 광섬유를 사용하여 980/1550nm 편광 유지 융합 WDM을 제조합니다. 이 제품은 낮은 삽입 손실, 컴팩트한 크기 및 높은 편광 소멸비를 특징으로 합니다. PM 융합 WDM은 광섬유 레이저, 광 센서 및 광학 자이로스코프에 널리 사용됩니다.
이 제품은 980/1030nm(펄스 레이저 응용 분야용) 및 1064/1550nm(에르븀-이트륨 펌핑용)를 포함한 다른 파장을 다중화하도록 구성할 수도 있습니다. 저전력(300mW, 500mW) 및 고전력(20W) 처리 버전으로 제공됩니다. 이러한 구성 요소는 편광 유지 광섬유 증폭기, 광섬유 레이저, 고속 통신 시스템 및 계측 응용 분야에 이상적입니다.
| 매개변수 | 단위 | 값 | |
|---|---|---|---|
| 유형 | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| 작동 대역폭 | nm | ±15 | |
| 23°C에서의 최대 삽입 손실 | 신호 포트 | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| 펌프 포트 | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| 23°C에서의 최소 소멸비 | dB | 18 | 18 | 20 | 20 | 15 | |
| 23°C에서의 최소 격리 | dB | 10 | 13 | 18 | 18 | 13 | |
| 패키지 치수 | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| 최소 직접성 | dB | 50 | |
| 23°C에서의 최소 반사 손실 | dB | 50 | |
| 최대 광 출력(CW) | W | 3 | |
| 광섬유 유형 | - | PM 팬더 광섬유 | |
| 작동 온도 | °C | -5~+75 | |
| 보관 온도 | °C | -40~+85 |
커넥터 포함 시, IL은 0.3dB 증가, RL은 5dB 감소, ER은 2dB 감소합니다.
커넥터 키는 느린 축에 정렬됩니다.
| 코드 세그먼트 | 설명 |
|---|---|
| 1111 - 파장 | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=지정 |
| 2 - 유형 | 3=1x2, 4=2x2 |
| 333 - 광섬유 유형 | 001=PM1550, 003=PM980, 045=PM1950, SSS=지정 |
| 4 - 패키지 치수 | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=지정 |
| 5 - 피그테일 유형 | 0=베어 광섬유, 1=900μm 루즈 튜브 |
| 6 - 광섬유 길이 | 0.8=0.8m, 1.0=1m, S=지정 |
| 7777 - 커넥터 유형 | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=없음, S=지정 |
| 88 - 평균 전력 | 00=500mW, 01=1W, 03=3W, SS=지정 |
| 99 - 피크 전력 | 00=연속파, 01=1kW, 10=10kW, SS=지정 |
|
|
| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | PM은 WDM을 녹였습니다 |
| 모크: | 1대 pc |
| 가격: | US$288-US$988 |

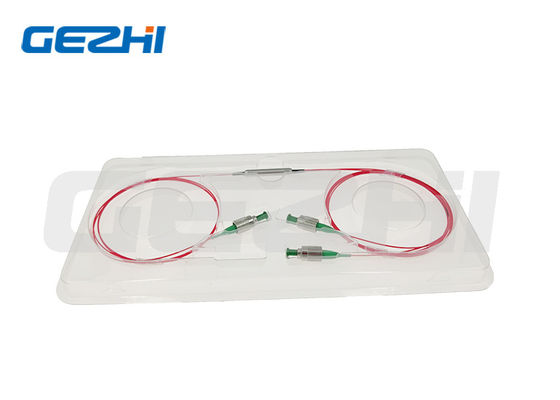

| 포장에 대한 세부 사항: | 용지함 |
