| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 광섬유 편광기 |
| 모크: | 1대 pc |
| 가격: | US$288-US$988 |
| 지불 조건: | T/T, 서부 동맹 |

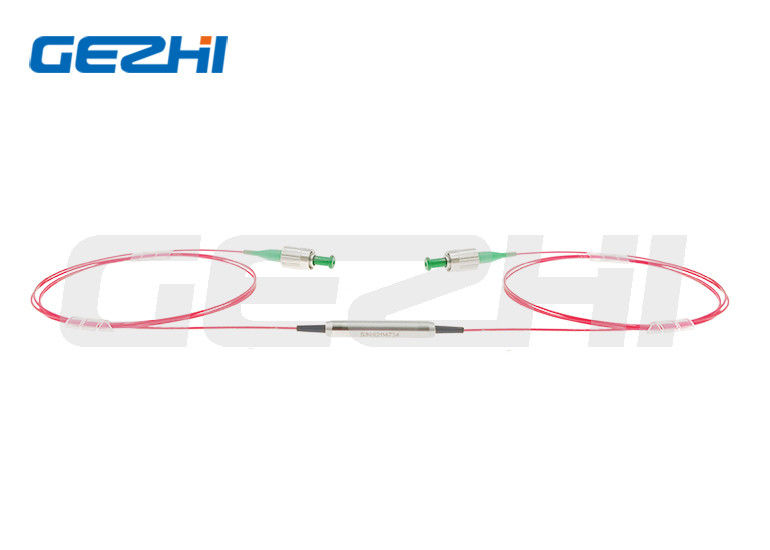

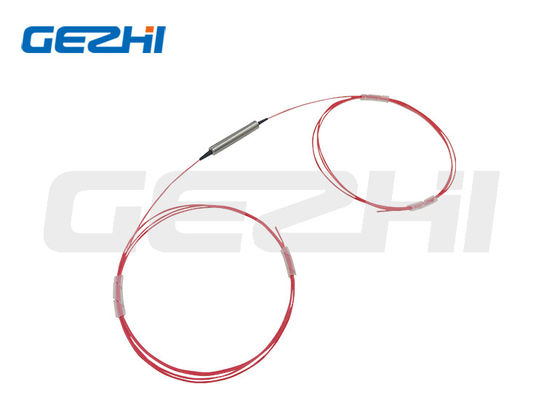

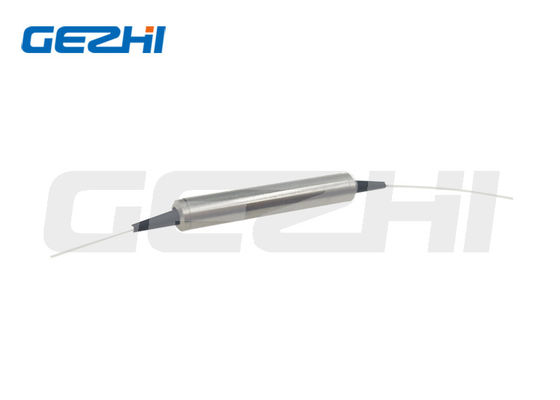

고절연 1064nm 미니 인라인 크기 광섬유 편광기 PM 광섬유 출력
인라인 편광기는 특정 편광을 통과시키고 다른 편광을 차단하도록 설계되었습니다. 비편광 광을 높은 소멸비로 편광 광으로 변환하는 데 사용할 수 있습니다. 또한 우수한 편광 특성을 통해 신호의 소멸비를 향상시키는 데 사용할 수 있습니다. 높은 편광 소멸비가 요구되는 고속 통신 시스템 및 테스트 장비에 이상적입니다.
| 기능 | 응용 분야 |
|---|---|
| 낮은 삽입 손실 | 통신 시스템 |
| 높은 반사 손실 | 테스트 장비 |
| 높은 소멸비 | 광섬유 센서 |
| 높은 신뢰성 | 연구 |
| 높은 안정성 |
| 매개변수 | 단위 | 값 |
|---|---|---|
| 중심 파장 | nm | 1064 |
| 작동 파장 범위 | nm | ±30 |
| 23℃에서의 일반 삽입 손실 | dB | 0.4 |
| 23℃에서의 최대 삽입 손실 | dB | 0.6 |
| 23℃에서의 최소 반사 손실 | dB | 50 |
| 23℃에서의 일반 소멸비 | dB | 30 |
| 23℃에서의 최소 소멸비 | dB | 28 |
| 입력 및 출력용 광섬유 유형 | / | SM→SM 또는 SM→PM 또는 PM→PM |
| 최대 광 출력 (CW) | mW | 300 |
| 패키지 치수 | mm | φ3.0×30 또는 φ3.2×30 |
| 최대 인장 하중 | N | 5 |
| 작동 온도 | ℃ | -5~+70 |
| 보관 온도 | ℃ | -40~+85 |
커넥터 포함 시, 삽입 손실은 0.3dB 증가하고, 반사 손실은 5dB 감소하며, 소멸비는 2dB 감소합니다.
커넥터 키는 느린 축에 정렬됩니다.
MILP-1111-23-444-555-67-8-9A
| 코드 위치 | 설명 |
|---|---|
| 1111 - 파장 | 1064=1064nm, SSSS=지정 |
| 2 - 광섬유 유형 옵션 | 1=SM→SM, 2=SM→PM, 3=PM→PM |
| 3 - 작동 축 | F=빠른 축 차단, N=비 PM |
| 444 - 입력용 광섬유 유형 | 003=PM980, 004=Hi1060, SSS=지정 |
| 555 - 출력용 광섬유 유형 | 003=PM980, 004=Hi1060, SSS=지정 |
| 6 - 패키지 치수 | 0=φ3.0×30mm, 1=φ3.2×30mm |
| 7 - 피그테일 유형 | 0=베어 광섬유, 1=900μm 루즈 튜브 |
| 8 - 광섬유 길이 | 0.8=0.8m, 1.0=1m, S=지정 |
| 9 - 입력용 커넥터 유형 | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=없음, S=지정 |
| A - 출력용 커넥터 유형 | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=없음, S=지정 |
|
|
