| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | MEMS-M-1x8- |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

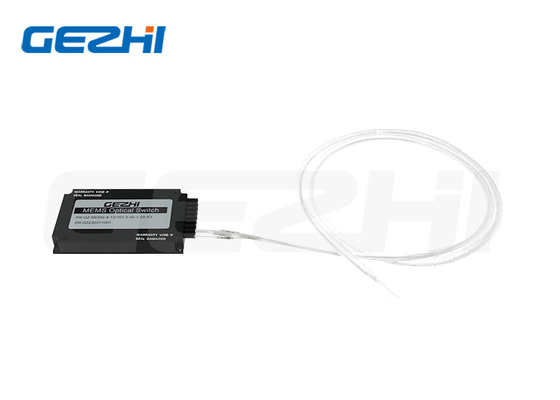

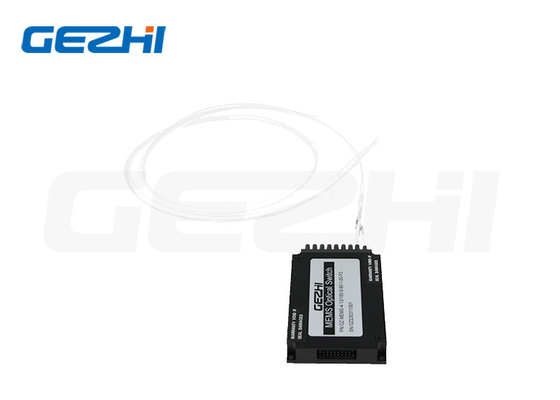

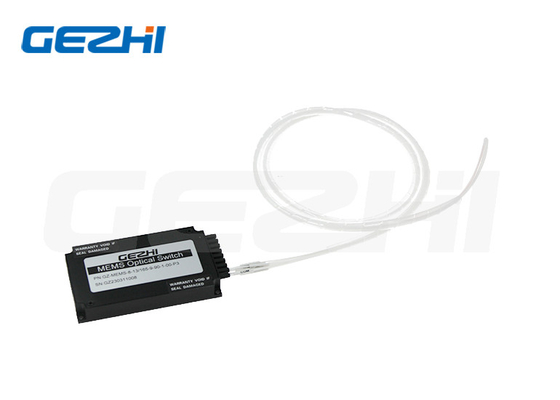

1x8 멤즈형 광 스위치 모듈에 대한 제품 개관
다중 채널 MEMS 1x8 섬유 광 스위치 모듈
1x8 멤즈형 광 스위치 모듈
게히 포토닉스 MEMS 1X8 섬유 광 스위치는 1x64까지 포트 카운트를 위해 소형 단일모드 또는 쉽게 잘 믿은 멀티 모드 광섬유 광 스위치입니다.그것은 믿을 만한 광학 성능과 우수한 내구성을 달성하기 위해 독점적 전자 기계적 시스템 (MEMS) 기술을 활용합니다 ; 이 멤즈형 광 스위치는 1x64까지 어떠한 1XN 사이즈에도 이용할 수 있습니다.
1x8 멤즈형 광 스위치 모듈의 특징
특징 :
낮은 누화
저삽입 손실
고안정성, 높은 신뢰도
광학 경로에 에폭시 없습니다
넓은 파장 범위
래칭과 비래칭
애플리케이션 :
네트워크 시험 시스템
광학망
보호 / 회복
송신기와 수신기 보호
광학 신호의 라우팅
1x8 멤즈형 광 스위치 모듈의 상술
| 매개 변수 | 유닛 | MFSW-1×8 | |
| 작동 파장 | 별거 안 해 | SM을 위한 1260~1650, MM 동안 850/1310 | |
| 삽입 손실 | dB | N≤8 | ≤1.0 |
| 8 |
≤1.2 | ||
| 16 |
≤1.5 | ||
| 32 |
≤1.7 | ||
| 64 |
≤2.2 | ||
| 144 |
≤2.4 | ||
| 윈도우 드라이버 라이브러리 | dB | ≤ 0.3 | |
| 토쿄 디즈니랜드 | dB | ≤ 0.3 | |
| PDL | dB | ≤ 0.15 | |
| 반사 특성 | dB | SM ≥ 45, MM ≥ 30 | |
| 혼선 | dB | SM ≥ 45, MM ≥ 30 | |
| 반복성 | dB | ≤ ±0.02 | |
| 교대 시간 | 부인 | ≤ 8 | |
| 내구성 | 시간 | 0 | |
| 스위칭 모드 | 비래칭 | ||
| 전원 공급기 | Ｖ | DC 5V ± 10% | |
| 동작 전류 | 마 | N≤16 | ≤50 |
| 16 |
≤250 | ||
| 64 |
≤350 | ||
| 144 |
≤500 | ||
| 광학력 | mW | ≤ 500 | |
| 작동 온도 | 'Ｃ | -20 ~ +85 | |
| 저장 온도 | 'Ｃ | -40 ~ +85 | |
| 작동 습도 | % | 5 ~ 95 | |
| 패키지 치수 | 밀리미터 | P1 : 31x24x11 | N≤64, 극소량의 섬유 |
| P2 : 60x24x11 | 0.9 밀리미터 루즈 튜브인 N≤16 | ||
| P3 : 90x55x12 | 16 |
||
| P4 : 100x100x12 | 64 |
||
| P5 : 110x141x12 | 144 |
||
1x8 멤즈형 광 스위치 모듈의 배열 정보
| 타입 | 채널 | 사고 방식 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Customized |
FAQ
Q1 :나는 샘플 순서를 가지고 있을 수 있습니까? 1x8 Mems 광 스위치 모듈의 당신의 MOQ가 무엇입니까?
|
|
