| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-MxN-MOS100x |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
MxN 매트릭스 광 스위치의 제품 개요

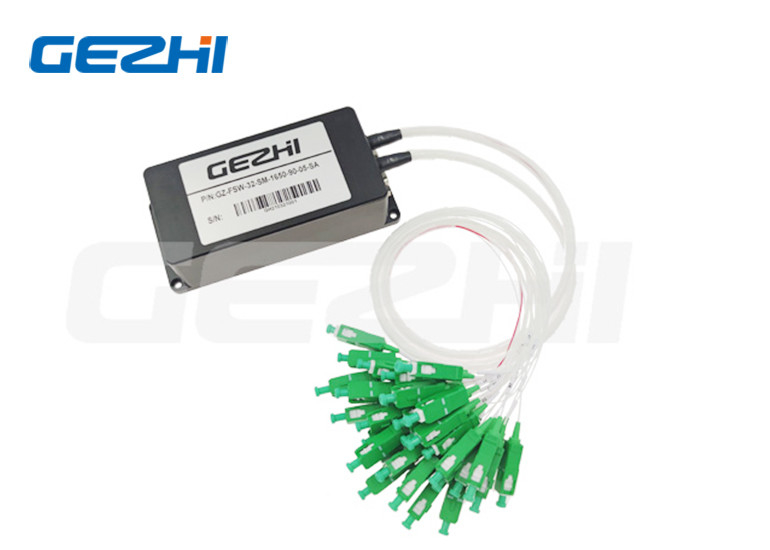

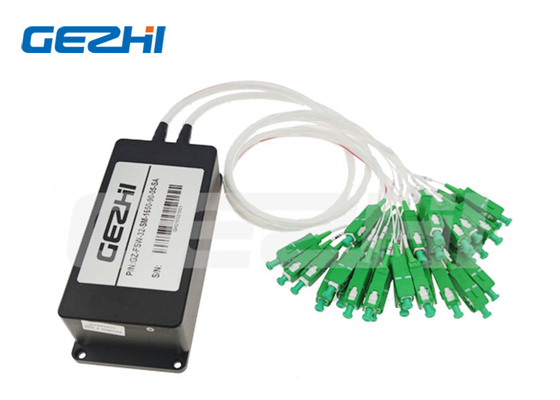

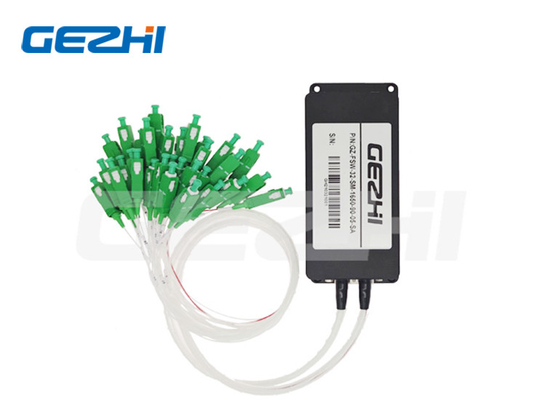

시스템 모니터링용 2x16 3x16 4x4 4x16 8x8 매트릭스 광 스위치
매트릭스 광 스위치
Matrix MXN 파이버 광 스위치를 사용하면 M 입력과 N 출력 파이버를 완전히 비차단, 전광, 교차 연결 구성으로 동시에 연결할 수 있습니다.GEZHI MxN 광 매트릭스 스위치는 광 네트워크에 중복성을 추가하거나 테스트 및 측정 애플리케이션에서 자원 공유에 유용합니다.이 매트릭스 파이버 광 스위치는 최대 128x128의 MxN 크기로 제공됩니다.
이 매트릭스 광섬유 광 스위치는 GEZHI Photonics Co., Ltd.에서 개발했습니다.고속, 고성능 광섬유 스위치가 포함된 매트릭스 광섬유 스위치를 사용하면 M 입력 광섬유를 원하는 수의 N 출력 광섬유에 완전히 비차단 방식으로 연결할 수 있습니다.MxN 맞춤형 채널은 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32, 최대 128x128 채널 매트릭스 광섬유 스위치까지 모든 크기로 제공됩니다.
MxN 매트릭스 광 스위치의 특징 및 응용
|
특징
|
애플리케이션
|
MxN 매트릭스 광 스위치의 사양
| 모수 | 단위 | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| 파장 범위 | nm | 1260~1650 | |||||||||
| 테스트 파장 | nm | 1310/1550 | |||||||||
| 삽입 손실 | 데시벨 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| 반환 손실 | 데시벨 | SM ≥ 50 | |||||||||
| 누화 | 데시벨 | ≤-70 | |||||||||
| PDL | 데시벨 | ≤0.05 | |||||||||
| WDL | 데시벨 | ≤0.25 | |||||||||
| TDL | 데시벨 | ≤0.25 | |||||||||
| 반복성 | 데시벨 | ≤0.02 | |||||||||
| 일생 | 타임스 | >107 | |||||||||
| 전환 시간 | ms | ≤8(인접 채널) | |||||||||
| 옵티컬 파워 | 밀리와트 | ≤500 | |||||||||
| 제어 모드 | / | TTL 또는 맞춤형 | |||||||||
| 작동 온도 | ℃ | -10~+55 | |||||||||
| 보관 온도 | ℃ | -40~+85 | |||||||||
| 모듈 유형 치수 | mm |
135배 64x32 |
220배 204x48 |
220배 204x48 |
220배 204x48 |
220배 204x78 |
220배 204x78 |
300x300x120 |
173배 71x20 |
300배 300x80 |
300x300x120 |
2x32 매트릭스 광 스위치 도면
| OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 길이 | 커넥터 |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=지정 |
M=모듈 S=지정 |
M5=50/125 M6=62.5/125 09=9/125 S=지정 |
05=0.5미터 10=1.0미터 |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
|
|
